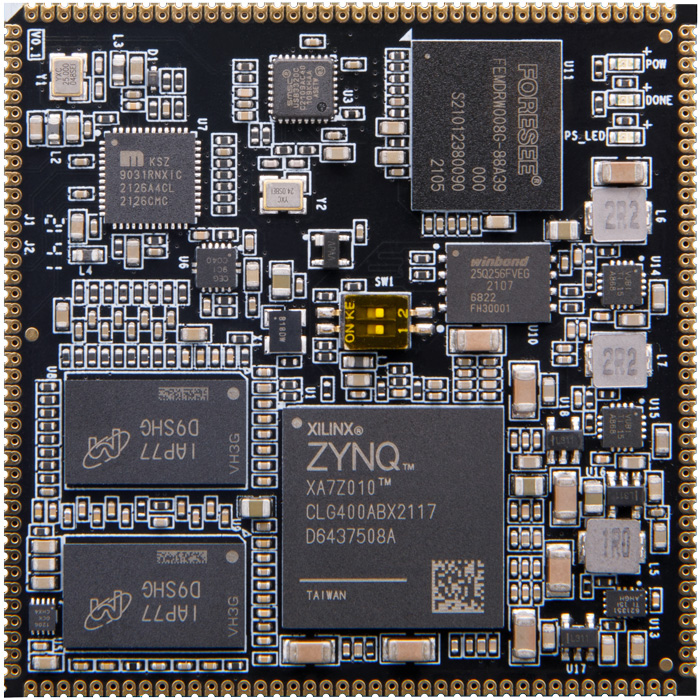

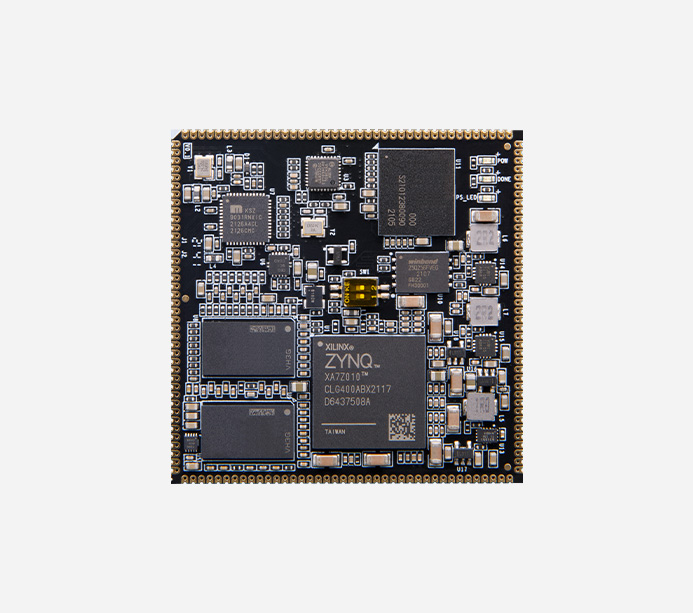

核心板

M7010

FPGA 型號

XC7Z010-1CLG400I

速度等級

-1

工作溫度

工業級，-40°C~85°C

CPU 內核

2x ARM Cortex-A9

CPU 頻率

667MHz

高速連接接口

1x Tri-mode Gigabit Ethernet，1x USB 2.0

普通連接接口

1x SD2.0，1x JTAG

PS DDR4

512MB，32bit

QSPI | EMMC Flash

32MB | 8GB

Logic Cells

28K

Flip-Flops

35,200

LUTs

17,600

Total Block RAM

2.1Mb

Clock Management Tiles (CMTs)

8

DSP Slices

80

PS MI/Os

7

PL I/Os

100

連接方式

郵票孔

QSPI Flash

1 片 32MB QSPI FLASH，可用作 FPGA 用戶數據的存儲

eMMC Flash

8GB，在 ZYNQ 系統使用中，可以作為系統大容量的存儲設備

晶振

1 個無源晶振提供給 PS 系統

輸入電壓

5V 供電

FPGA核心板

1 塊

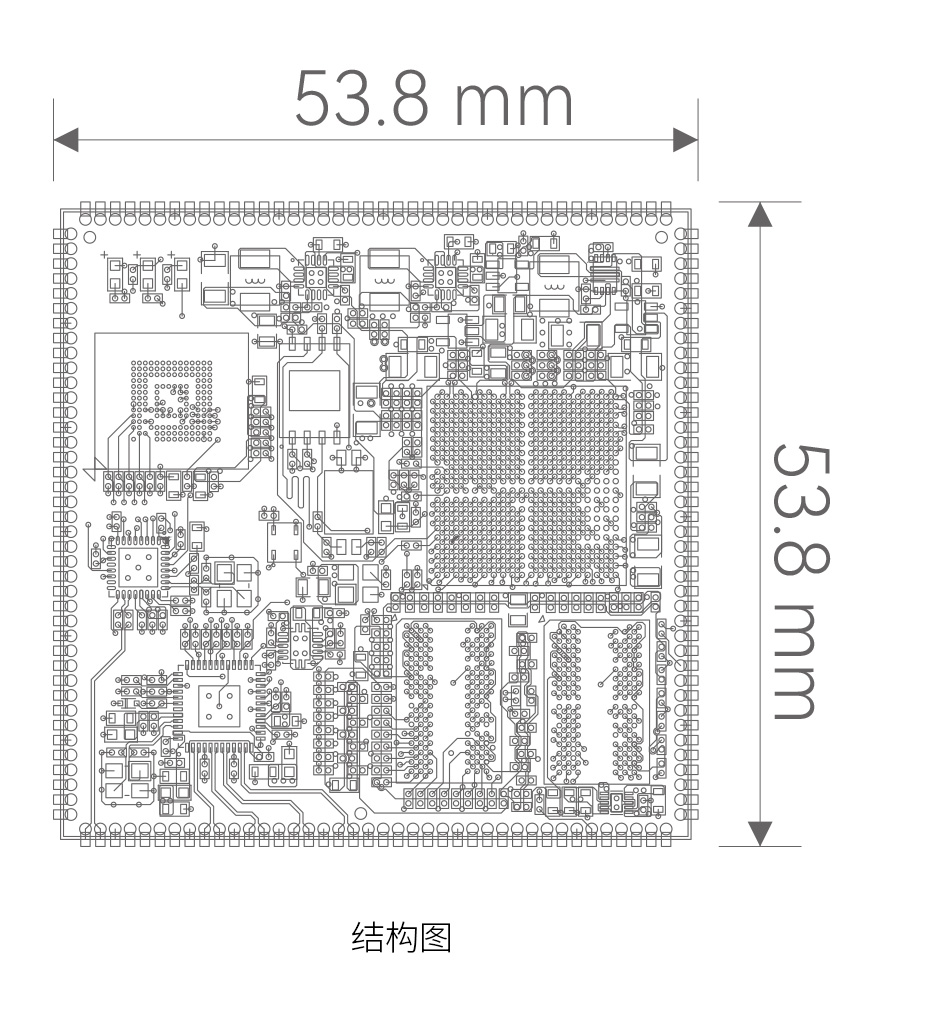

尺寸大小

53.8mmx 53.8mm

疊層數量

12 層，高質量 PCB 材質
