芯片型號

XCKU060-2FFVA1156I

芯片級別

速度等級 -2，工業級

內存

4GB DDR4，64bit

Logic Cells

726K

CLB LUTs

331,680

CLB Flip-Flops

663,360

Max. Distributed RAM (Kb)

9,180

Block RAM (36Kb each)

1,080

Total Block RAM

38.0Mb

DSP Slices

2,760

收發器

20x 12.5Gbps

PCI Express

PCIE 3.0

HR IO

104

HP IO

255

差分對 LVDS

120

DDR4

4 片 1GB DDR4 共 4GB

QSPI Flash

2 片16MB QSPI FLASH，可用作 FPGA 用戶數據的存儲

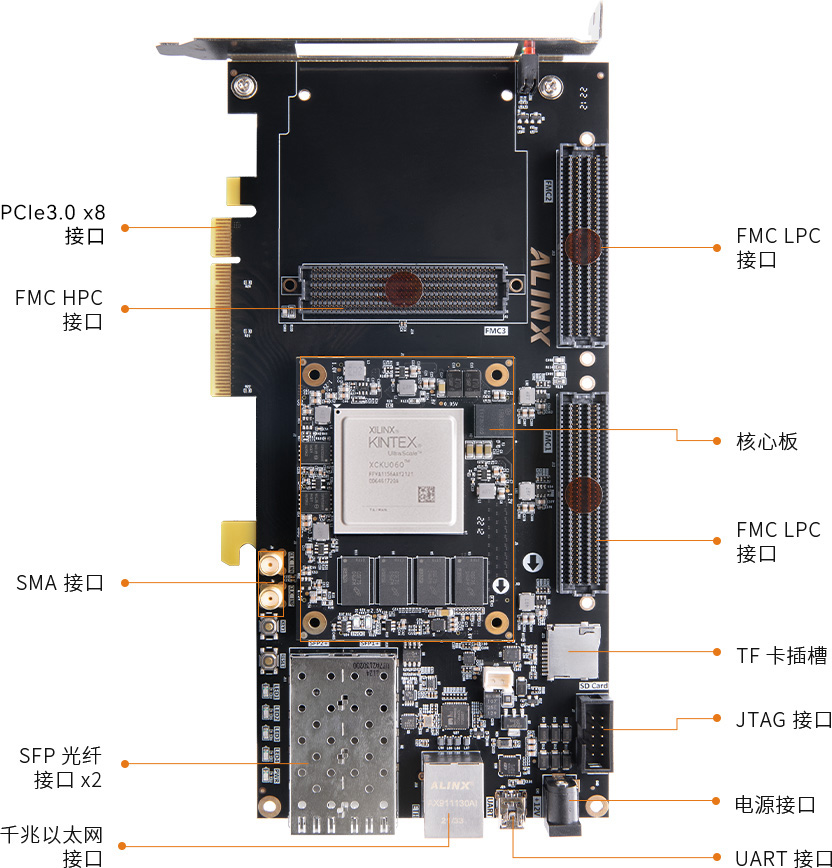

光纖接口

2 路 SFP+光纖接口，每路的光纖數據通信接收和發送的速度高達 12.5Gb/s

FMC 擴展口

3 個標準的 FMC 的擴展口，其中有 2 個 LPC 擴展口，1 個 HPC 擴展口。外接 XILINX 或 ALINX 各種 FMC 子板（HDMI 輸入輸出模塊，雙目攝像頭模塊，高速AD模塊等）

PCIE x8 接口

1 路 PCIE3.0 x8 的接口，用于跟 PC 之間 PCIE 數據通信

USB 轉串口

1 路 Uart 轉 USB 接口，用于和電腦通信，方便用戶調試

以太網接口

1 路 10 / 100M / 1000M 以太網 RJ45 接口，用于和電腦或其它網絡設備進行以太網數據交換

SMA 接口

2 路 SMA 外接接口，引腳連接普通的時鐘信號，用于外接的輸入輸出信號

晶振

板載 2 個 156.25Mhz 的差分晶振，為收發器提供參考時鐘

JTAG 口

10 針 2.54mm 標準 JTAG 口，用于 FPGA 程序下載和調試

溫度傳感器

1 片溫度傳感器芯片 LM75A，檢測周圍環境溫度

EEPROM

1 片 EEPROM，用于 lC 總線通信和存儲客戶自定義信息

SD 卡槽

1 路 Micro SD 卡接口，用于 FPGA 對 SD 卡數據讀寫和存儲

LED 燈

1 個電源指示燈，4 個用戶指示燈，2 個面板指示燈

按鍵

1 個復位按鍵，1 個連接到 FPGA 的普通 IO

輸入電壓

+12V 電壓輸入

供電

12V/3A 供電

輸入電流

3A 最大電流保護

開發板

1 塊

散熱風扇

1 個

Mini USB 線

1 根

USB 下載器

1 套

12V 電源

1 個

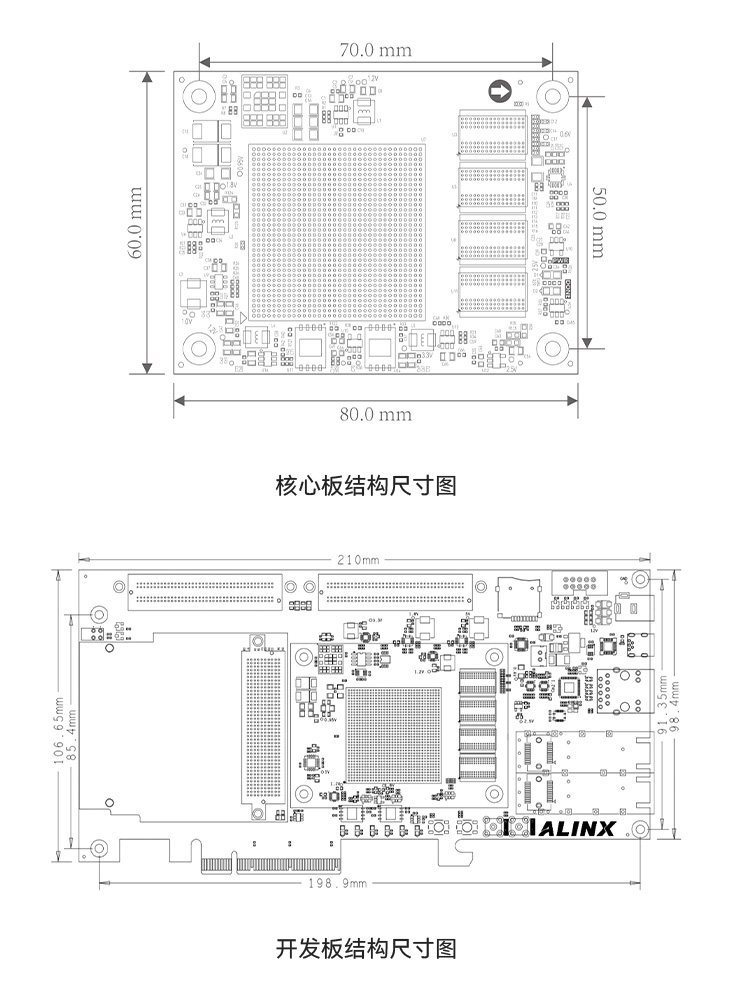

尺寸大小

210mm x 106.65mm

疊層數量

核心板 18 層 PCB 板設計，擴展板 12 層 PCB 板設計，預留獨立電源層和 GND 層
