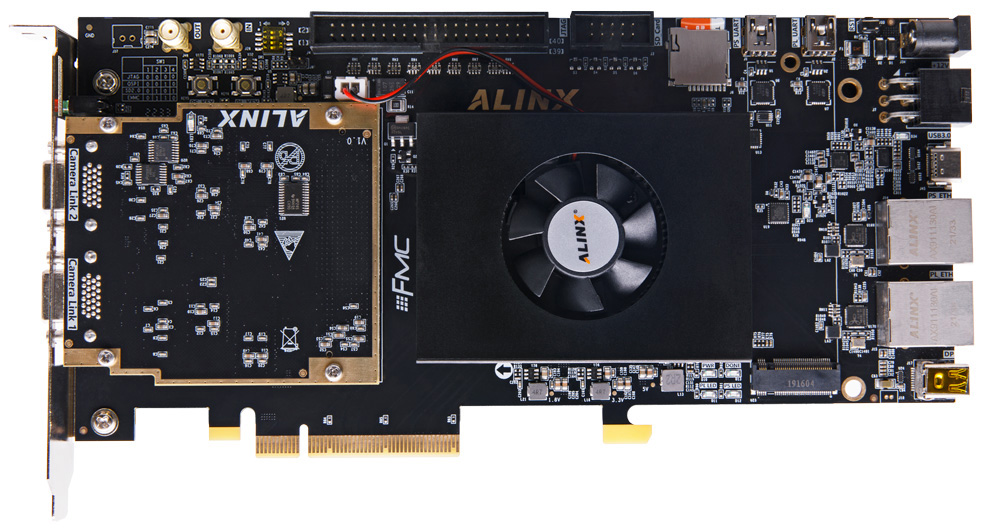

基于 AMD/Xilinx 公司 Zynq Ultrascale+ MPSoC 系列 FPGA 芯片設計，應用于工廠自動化、機器視覺、工業質檢等工業領域
同時支持 Base、Medium、Full 模式

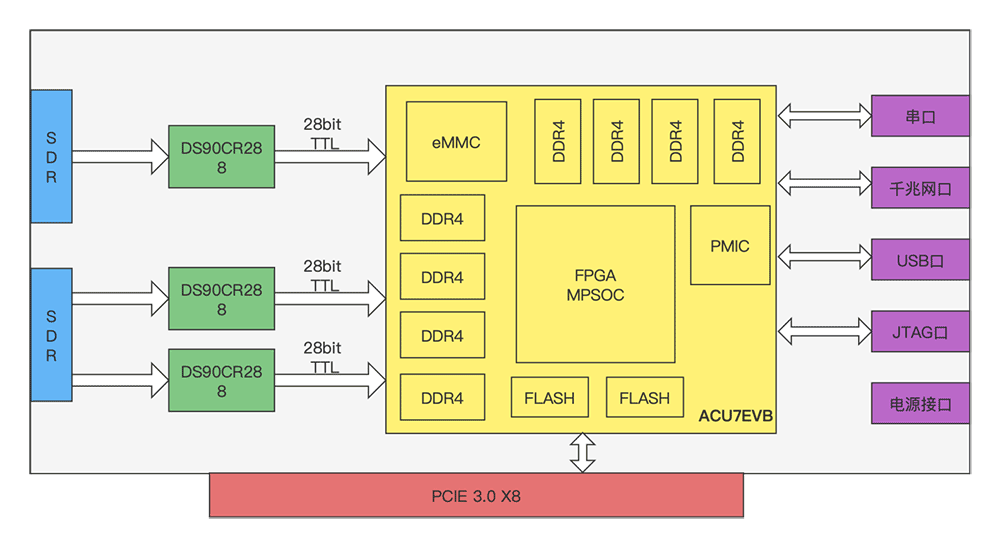

2個SDR連接器
支持 PCIE 3.0 X8 X4 X1 模式，兼容 PCIE 2.0, 最高理論帶寬 8GB/s
INTEL CPU 平臺、AMD CPU 平臺、NVIDIA Jetson 平臺
·基于 Xilinx 公司 ZYNQ Ultrascale+ MPSoC 系列 FPGA 芯片設計
·同時支持 Base、Medium、Full 模式，時鐘頻率最大 85Mhz
·支持 PCIE 3.0 總線 X1/ X4 / X8
·支持 H.264/H.265 編解碼
·支持可編程，可加入自定義算法
·支持 V4L2 調用
·支持低延時
·支持外部黑場觸發信號輸入
數據帶寬高達 7Gbit/s
支持 PCIE 3.0 X8 X4 X1 模式，兼容 PCIE 2.0, 最高理論帶寬 8GB/s
2 個 SDR 連接器
高達 600K 可編程邏輯單元，可以完成各種復雜視頻預處理
支持 Linux 操作系統，使用 V4L2 框架驅動
支持 AXI 接口擴展外設，并支持外設使用 MSI 中斷
支持標準 IIC 和 UART 設備
支持視頻格式：YUV2、RGB888
支持內存模式支持 USERPTR 及 MMAP
支持?jǐn)z像頭配置及查詢操作
提供顯示上位機 DEMO
海康機器人工業相機 MV-CH050-10CC
已測試 Intel 12代 酷睿 i5-12400 處理器
測試 AMD 銳龍9 5900X 處理器
已測試 Xavier、Orin 架構
板卡尺寸
標準全高尺寸
接口
雙 SDR 母座連接器
主機操作系統
已測試過 Linux 內核版本：5.4.0-91-generic
軟件支持
支持 Linux 操作系統，使用 V4L2 框架驅動
支持 AXI 接口擴展外設，并支持外設使用 MSI 中斷
支持標準 IIC 和 UART 設備
內存模式支持 USERPTR 及 MMAP
支持通過 IIC 總線配置及查詢操作
支持常用操作：
VIDIOC_DQBUF
VIDIOC_QBUF
VIDIOC_STREAMOFF
VIDIOC_STREAMON
VIDIOC_REQBUFS
VIDIOC_QUERYBUF
VIDIOC_QUERYCAP
VIDIOC_QUERYCTRL
VIDIOC_G_PARM
VIDIOC_S_PARM
VIDIOC_G_FMT
VIDIOC_S_FMT
VIDIOC_G_CTRL
VIDIOC_S_CTRL
工作溫度
-40℃ - +70℃
工作濕度
10% - 90%
存儲溫度
-40℃ - +85℃
存儲濕度
10% - 90%
