核心板

AC7200

FPGA 型號

XC7A200T-2FBG484I

速度等級

-2

芯片等級

工業級別，-40°c~85°c

內存

1GB DDR3，32bit

QSPI FLASH

16MB

Logic cells

215360

查找表

33650

觸發器

269200

Max.Distributed RAM

2888

Block RAM (36Kb each)

365

Total Block RAM

13140kb

DSP Slices

740

收發器

4x 6.6Gbps

PIC Express

PCIE2.0

HR IO

180

差分對 LVDS

48

連接器

80pin x4

DDR3

2 片 512MB，32bit 總線，數據速率 800Mbps

QSPI Flash

1 片 16MB QSPI FLASH，可用作 FPGA 用戶數據的存儲

晶振

高精度 LVDS 有源差分晶振，一個是 200MHz 給系統提供穩定的時鐘源，一個是 125MHz 為 GTP 收發器提供穩定的時鐘輸入

收發器

4 路 GTP，每路高達 6.6Gb/s，適合光纖通信和 PCIe 數據通信

光纖接口

2 路 SFP 高速光纖接口，每路的光纖數據通信接收和發送的速度高達 6.6Gb/s

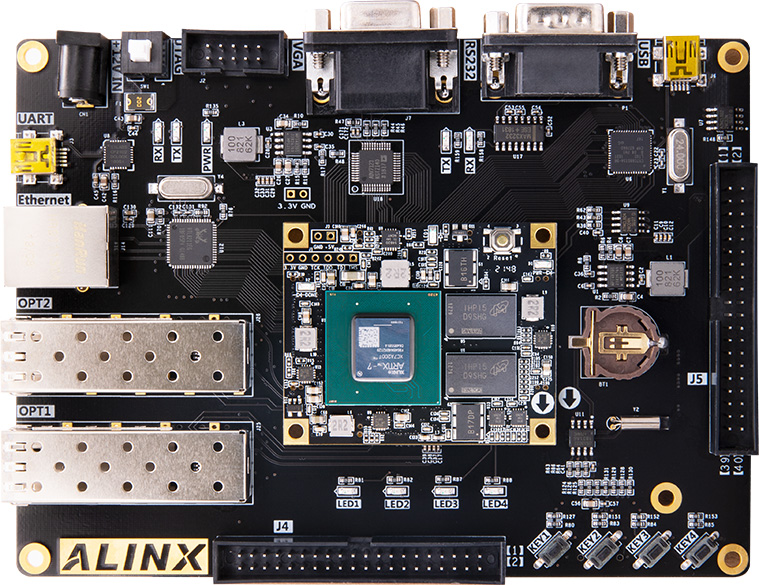

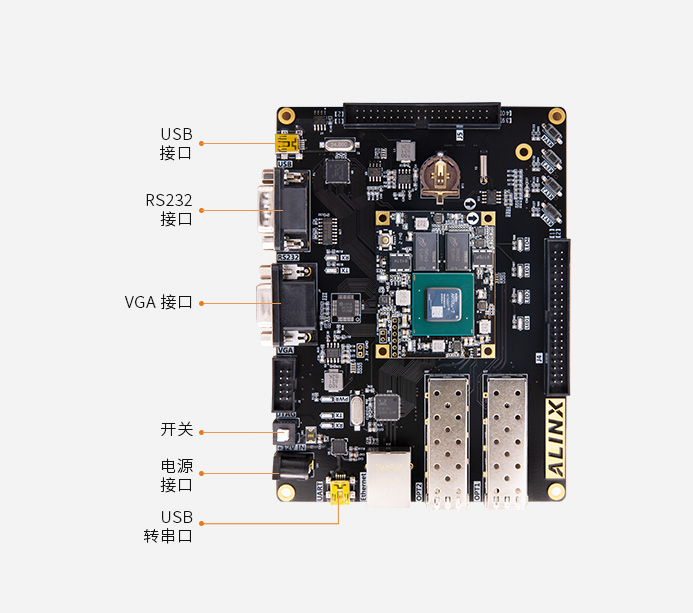

以太網接口

1 路 10/100M/1000M 以太網 RJ-45 接口，進行以太網數據交換

JTAG 口

10 針 2.54mm 標準的 JTAG 口，用于 FPGA 程序的下載和調試

VGA 接口

1 路 VGA 輸出接口，16 位色的 VGA 模擬輸出，RGB565 格式

RS232接口

1 路 RS232 接口，用于和電腦或者其它設置之間的數據通信

USB 2.0接口

1 路 USB 2.0 接口，用于和 PC 之間的 USB2.0 高速通信

USB轉串口

1 路 USB Uart 接口，用于和電腦通信，方便用戶調試

RTC實時時鐘

板載 RTC 實時時鐘，配有電池座, 電池的型號為 CR1220（電壓為 3V，電池需另購）

EEPROM

板載一片 IIC 接口的 EEPROM 24LC04

SD 卡座

1 路 Micro SD 卡座，支持 SD 模式和 SPI 模式

LED

5 個用戶 LED（1 個在核心板，4 個在擴展板）

按鍵

4 個用戶按鍵，1 個復位按鍵 (在核心板上）

40針擴展口

預留 2 個 40 針 2.54mm 間距的擴展口，可以外接 ALINX 各種模塊（雙目攝像頭，TFT LCD 屏，高速 AD 模塊等）擴展口包含 5V 電源 1 路，3.3V 電源 2 路，地 3 路，IO 口 34 路。

輸入電壓

+12V 電壓輸入

供電

12V/3A 供電

輸入電流

3A 最大電流保護

FPGA 開發板

1 塊

散熱片

1 個

Mini USB 線

1 根

USB 下載器

1 套

12V 電源

1 個

透明保護板

1 塊

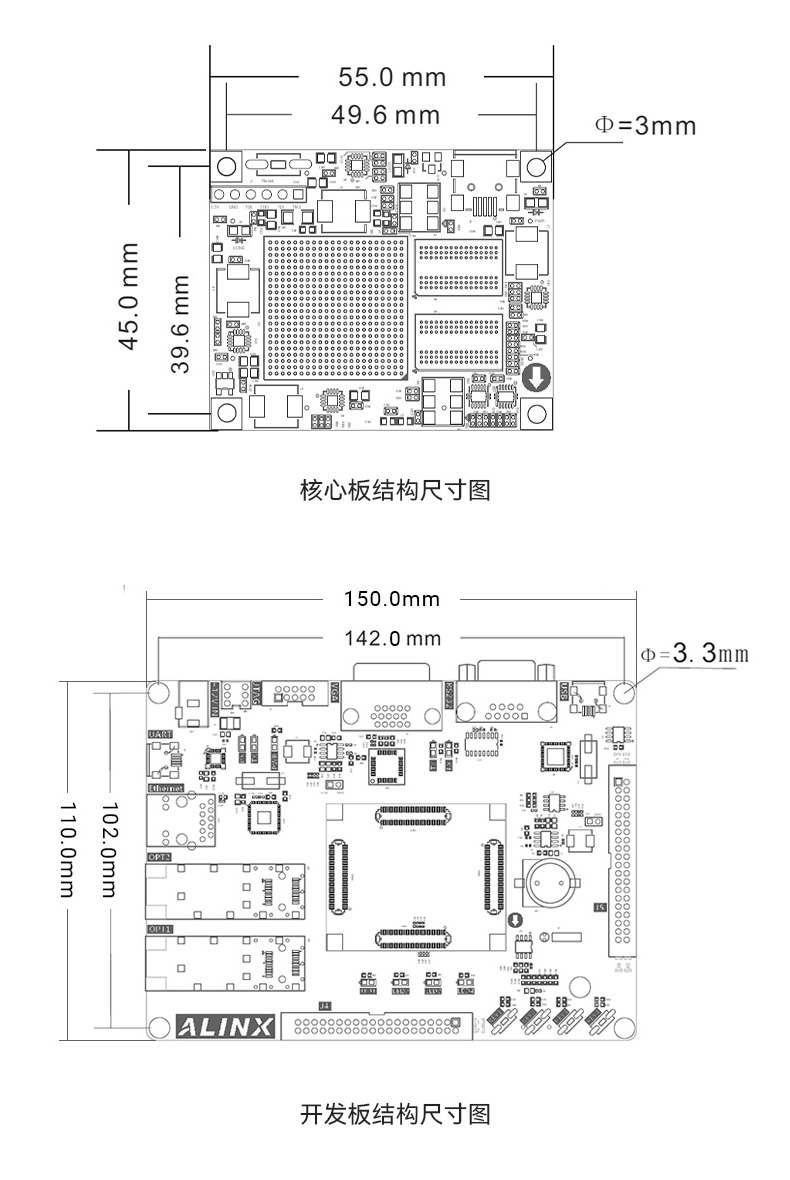

尺寸大小

核心板 55mmx 45mm，擴展板 150mmx 110mm

疊層數量

核心板 10 層 PCB 板設計，擴展板采用 4 層 PCB 板設計
