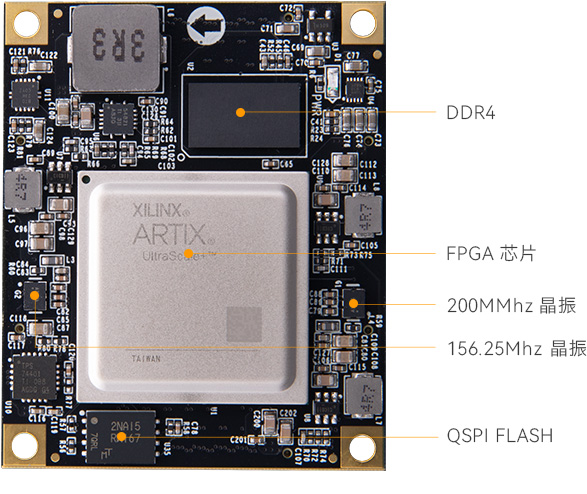

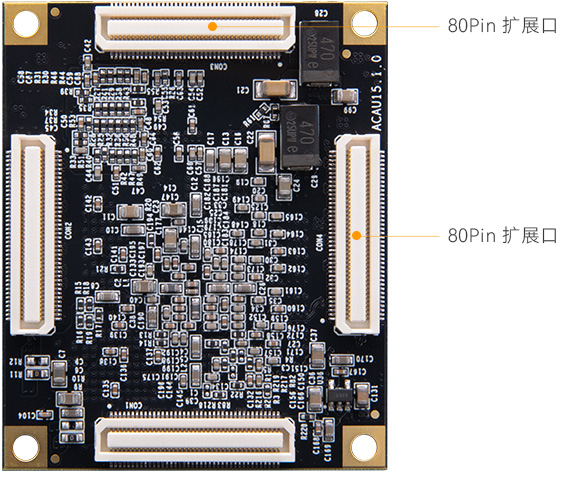

核心板型號

ACAU15

芯片型號

XCAU15P-2FFVB676I

工作溫度

工業級, -40°C~85°C

內存

1GB DDR4, 16bit

QSPI FLASH

32MB

System Logic Cells

170K

CLB Flip-Flops

156K

CLB LUTs

78K

Max. Distributed RAM

2.5Mb

Total Block RAM

5.1Mb

Clock Mgmt Tiles

3

DSP Slices

576

PCI Express

PCIE 4.0

收發器 GTH

GTH 12.5Gb/s x12

HD IOs

72

HP IOs

102

差分對

48

DDR4

1 片 1GB DDR4 存儲芯片，運行數據速率可達 2400Mbps

QSPI FLASH

1 片 32MB 大小的 QSPI FLASH 芯片, 存儲 FPGA 配置 Bin 文件以及其它用戶數據文件。

時鐘配置

板上提供了 1 個 200MHz 差分晶振，可為 DDR4 控制器及 FPGA 邏輯提供參考時鐘
1 個 156.25MHz 差分晶振，用于 GTH 收發器的參考時鐘輸入

PCIe x4 接口

支持 PCI Express 4.0 標準，提供標準的 PCIe x4 高速數據傳輸接口

FMC HPC 接口

1 路 FMC HPC 接口，外接 ALINX 各種 FMC 子卡（HDMI、AD、光纖、SDI、雙目攝像頭等）

千兆以太網接口

1 路千兆以太網接口，為用戶提供網絡通信服務，持 10/100/1000 Mbps 網絡傳輸速率; 全雙工和自適應

USB Uart 接口

1 路 Uart 轉 USB 接口，用于和電腦通信，方便用戶調試

SD 卡槽

1 路 Micro SD 卡座，用于存儲操作系統鏡像和文件系統

40 針擴展口

2 個 40 針 2.54mm 間距擴展口，外接 ALINX 各種模塊（攝像頭，液晶屏， 高速AD塊等）

JTAG 調試口

1 個 10 針2.54mm 標準 JTAG 口，用戶通過下載器對FPGA系統進 行調試和下載

EEPROM

1 片 IIC 接口的 EEPROM 24LC04

LED 燈

核心板上 1 個電源指示燈；底板上有 1 個電源指示燈，1個配置燈 2 個是 USB Uart 的數據接收和發送指示燈和 2 個是用戶 LED 燈

輸入電壓

+12V 電壓輸入

供電

12V/3A 供電

輸入電流

3A 最大電流保護

開發板

1 塊

散熱風扇

1 個

USB 下載器

1 套

12V 電源

1 個

PCIE 擋板

1 個

MINI USB 線

1 根
