PG2K400

市場同類產品

PCIe

支持 GEN3.0

支持 GEN2.0

處理器

1.雙核 Cortex-A53（64 位）
2.默認主頻 1GHz

1.雙核 Cortex-A9（32 位）
2.默認主頻 800MHz

flash

支持 OSPI 和 QSPI

只支持 QSPI

CAN 特性

支持 CAN-FD 協議， 兼容 CAN 2.0 協議

只支持 CAN 2.0 協議

加密方案
PU-PA 交互接口

支持國際加密和 SM2/3/4

支持國際加密

DMA 特性

UART、SPI、CAN-FD 支持外部 DMA 功能

UART、SPI、CAN-FD 不支持

PU-PA 交互接口

1.支持 2 組 128bit 和 2 組 64bit SPS 接口
2.支持 1 組 128bit AXI_ACP
3.支持 2/2 組 64bit  UPM / UPS 通用接口

1.支持 4 組 64bit AXI_HPM 接口
2.支持 1 組 64bit AXI_ACP
3.支持 2/2 組 32bit AXI GPM/S 接口

FPGA 型號

PG2K400-6IFFBG676

內核

雙核 Cortex-A53，主頻 1GHz

工作溫度

工業級, -40°C~85°C

PA 端內存

1GB DDR3，數據速率 1600Mbps

PU 端內存

1GB DDR3，數據速率 1600Mbps

QSPI FLASh

16MB

OSPI FLASh

32MB

eMMC FLASh

8GB

LUTs

218,400

邏輯單元

349,440

Flip-Flops

436,800

DRM

19.4Mb(540x 36Kbits）

APM

900個

GPLLs

8

PPLLs

8

ADC 硬核

1

HSST

8x 12.5Gbps

PCIE Gen3 x8

1

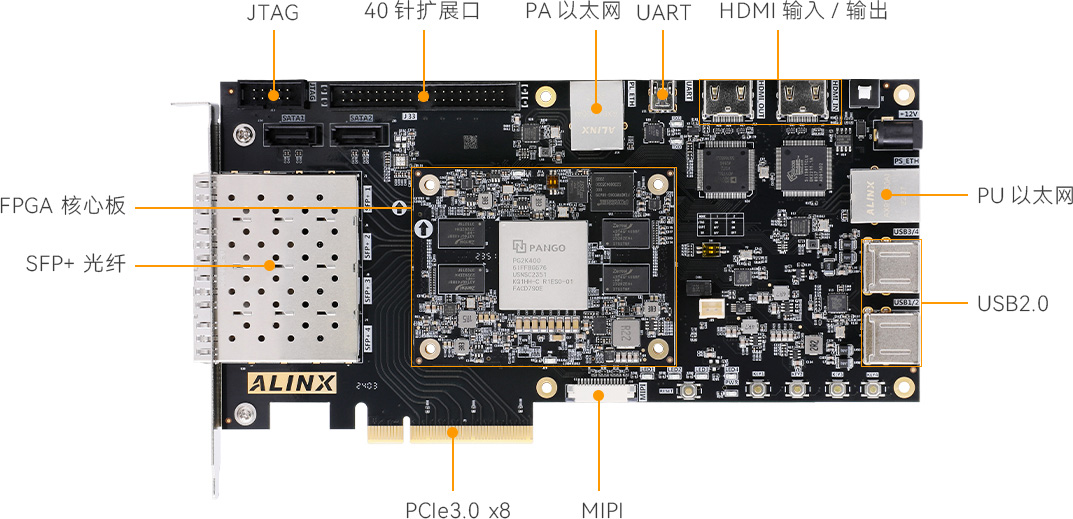

光纖接口

4 路 SFP+ 高速光纖接口，每路的光纖數據通信接收和發送的速度高達 12.5Gb/s

PCIe Gen3 接口

1 路 PCIe 3.0 接口，支持 PCIe x4 數據通信，單通道通信速率可高達 8Gbps

以太網接口

2 路 10/100M/1000M 以太網 RJ45 接口，用于和電腦或其它網絡設備進行以太網數據交換

HDMI 輸出

1 路 HDMI 視頻輸出接口 ，最高支持 1080P@60 Hz 輸出，支持 3D 輸出

HDMI 輸入

1 路 HDMI 視頻輸入接口，最高支持 1080P@60Hz 輸入，支持不同格式的數據輸入

USB 接口

4  路 USB HOST 接口，用于連接外部的USB從設備，比如連接鼠標，鍵盤，U盤等

Uart 接口

1 路 Uart 轉 USB 接口，用于和電腦通信，方便用戶調試

SD 卡槽

1 路 Micro SD 卡座，用于存儲操作系統鏡像和文件系統

40 針擴展口

預留 1 個 40 針 2.54mm 間距的擴展口，外接 ALINX 各種模塊（ 雙目攝像頭，TFT LCD 屏，高速 AD 模塊等 ）擴展口包含 5V 電源 1 路，3.3V 電源 2 路，地 3 路，IO 口 34 路

JTAG 調試口

1 個 10 針 2.54mm 標準的 JTAG 口，用于 FPGA 程序的下載和調試， 用戶可以通過紫光同創下載器對PG2K400系統進行調試和下載

按鍵

1 個復位按鍵， 4 個 PL 用戶按鍵

LED 燈

核心板上 3 個 LED，底板上 7 個 LED

輸入電壓

+12V 電壓輸入

供電

12V/3A 供電

輸入電流

3A 最大電流保護

FPGA 開發板

1 塊

USB 下載器

1 個

Mini USB 線

1 塊

散熱風扇

1 個

12V 電源

1 套

讀卡器

1 個

TF 卡

1 個

PCIe 擋板

1 根
