ALINX 基于 AMD Zynq UltraScale+ MPSoC 和 NVIDIA Jetson Orin NX 的異構架構設計，專為工業計算機視覺需求而生。該平臺采用 YOLOX 目標識別算法，提供極高的檢測精度和速度，mAP 高達 0.9，識別速度達 50FPS。
檢測.jpg "工業檢測.jpg")
● 高精度識別: YOLOX 目標識別算法在工業環境中提供高精度識別，確保 mAP 達 0.9
● 多目標檢測: 支持多目標檢測，能夠精確識別并分類多種電子器件，提升檢測效率
● 高速處理: 每秒 50 幀的高速處理能力，保證工業生產線的連續性和高效性
● 實時亮度調整
● 數字無損變焦
● 自動平衡與校準
● 高分辨率拍照
● 圖像鑲嵌
● 色彩校正與 3D 參數校準
● 左右眼幀切換與交叉對比度調節
● 支持 H.264 和 H.265 編解碼: 提供高質量的視頻壓縮與存儲解決方案
● 實時傳輸: 支持實時視頻數據傳輸，滿足工業現場的即時監控和分析需求
● 外部存儲設備兼容: 支持多種外部存儲設備，滿足大容量數據存儲需求
● FPGA 與 GPU 協同工作: 提高數據處理效率，確保系統實時性
● 并行處理: 支持多任務并行處理，大幅提高運算效率
● 強大計算能力: NVIDIA Jetson Orin NX 提供的 GPU 計算能力，適合高密度數據處理
● 近景模式: 適用于微小電子器件的詳細檢測
● 超近景模式: 適用于極微小元件的精細檢測
ALINX 基于 AMD Zynq UltraScale+ MPSoC 和 NVIDIA Jetson Orin NX 的異構架構設計，采用 YOLOX 目標識別算法，提供極高的檢測精度和速度，mAP 高達 0.9，識別速度達 50FPS，應用于半導體檢測、電子制造、倉儲分揀等。利用 NVIDIA Jetson Orin NX 對圖像信息進行處理和分析，能夠?qū)崿F(xiàn)對目標物品的識別檢測、 跟蹤、測量等多種功能。
生產線的電子產品貼裝，達到高速度和高精度要求
體檢測.jpg "半導體檢測.jpg")

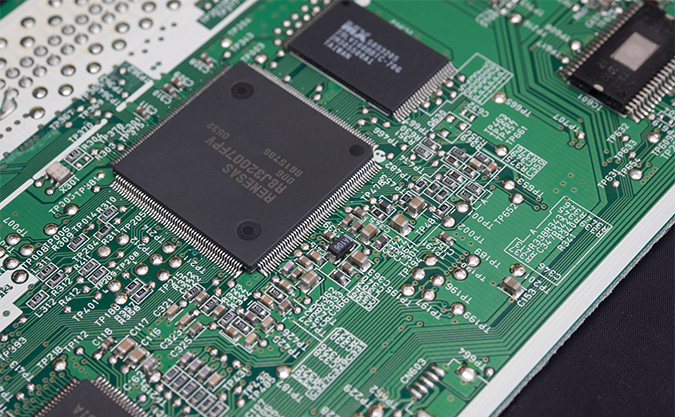

快速、精確地檢測 PCB 板卡上的各類電元器件、線路缺陷等質量問題，提升生產效率
在自動化生產線中進行實時檢測和故障排除，減少停機時間
機器人.jpg "倉儲機器人.jpg")
電子元器件自動識別、分揀、傳輸、環境感知、手勢識別等任務
基于 AMD Zynq UltraScale+ MPSoC + NVIDIA Jetson Orin NX 的異構設計，滿足高速數據傳輸、AI 邊緣計算，專業的高清 8K 視頻圖像采集 處理需求，豐富 12G-SDI、DP、HDMI 視頻接口，100G 光纖接口，適用于電子半導體、工業和制造業、醫療內窺鏡和手術機器人、 機器人開發、智慧城市、安防等多領域解決方案
FPGA 器件
GPU
AI 性能
8 路雙向接口
HDMI 2.1 輸入輸出
2 路光纖接口
Logic Cells
PS | PL DDR4
FPGA
器件：XCZU19EG-2FFVC1760I，封裝為 FFVC1760
邏輯資源：Logic Cells 1,143K，F(xiàn)lip-Flops 1,045K，LUTs 523K，Block RAM：34.6Mb，DSP Slices：1968，GTH 16.3Gb/s 44 個
CPU
應用處理單元：4x ARM Cortex-A53, 1.3GHz；
實時處理單元：雙核 Cortex?-R5, 533MHz
GPU
Mali?-400 MP2，頻率高達 667MHz
緩存 | 存儲
PS 8GB DDR4，PL 16GB DDR4 | 32GB eMMC FLASH，128MB QSPI FLASH
12G SDI 接口
8 路雙向 12G SDI 接口，支持 SD/HD/3G/6G/12G SDI 速率，最高支持 4K/60 幀視頻輸入或者輸出
100G 光纖接口
2 路 QSFP100G 光纖接口，每路總體數據速率為 100Gbps
其它接口
1 路 FMC HPC 的擴展口，外接各種 FMC 模塊；千兆以太網、JTAG、Uart 等接口
型號
Jetson Orin NX 8GB (選配)
Jetson Orin NX 16GB (選配)
算力
70TOPS
100TOPS
CPU
6 核 NVIDIA Arm Cortex A78AE V8.2 64 位 CPU，2GHz
8 核 NVIDIA Arm Cortex A78AE V8.2 64 位 CPU，2GHz
GPU
1024 核 NVIDIA Ampere GPU with 32 Tensor Cores
1024 核 NVIDIA Ampere GPU with 32 Tensor Cores
顯存
8GB 128bit LPDDR5
16GB 128bit LPDDR5
視頻編碼
1x 4K60 (H.265); 3x 4K30 (H.265 6x 1080p60 (H.265); 12x 1080p30 (H.265)
視頻解碼
1x 8K30 (H.265); 2x 4K60 (H.265); 4x 4K30 (H.265); 9x 1080p60 (H.265); 18x 1080p30 (H.265)
DP 顯示接口
1 路 Display Port 輸出接口，用于視頻圖像的顯示,最高支持 4K@30Hz 或者 1080P@60Hz 輸出
其它接口
NVMe M.2 SSD 硬盤（需自購）、M.2 WIFI/BT、USB3.0、千兆以太網等接口
