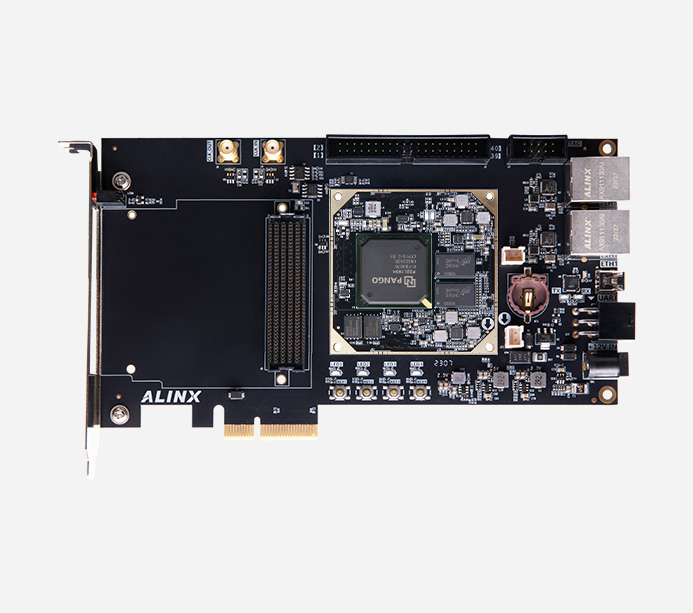

FPGA 型號

PG2L100H-6IFBG676

查找表 LUT6

66600 個

等效 LUT4

99900 個

觸發器 (FF)

133200 個

DRM（36Kbits）

155 個

APM 單元（乘法器）

240 個

PCIe Gen2

1 個

模數轉換 / ADC

1 個

HSSTLP

8 路，6.6Gb/s max

溫度等級

工業級 -40℃~85℃

速度等級

-6

DDR3

2 片 512MB 共 1GB，32bit，用于數據緩存

QSPI Flash

2 片 16 MB 共 32MB QSPI FLASH，可用作 FPGA 用戶數據的存儲

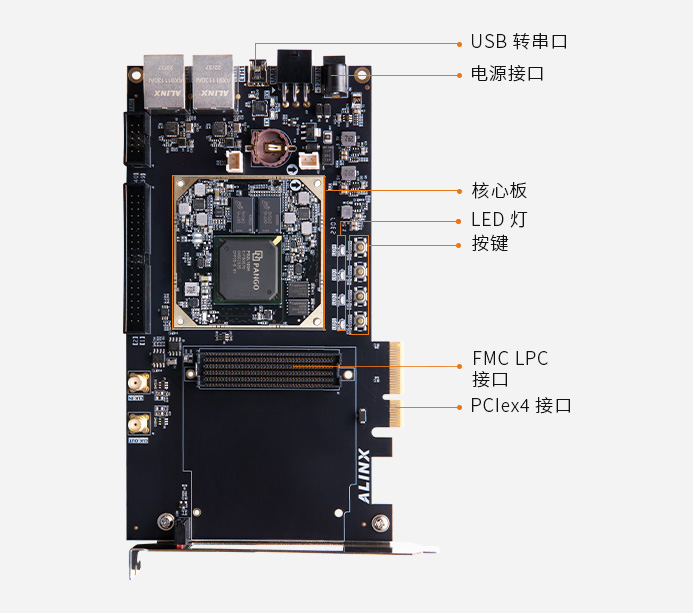

PCIE  接口

PCIe 2.0 x4 接口，支持 PCI Express 2.0 標準，單通道通信速率可高達 5Gb/s

FMC 擴展口

1 個 FMC LPC 的擴展口，可以外接 ALINX 各種 FMC 模塊（ HDMI 輸入輸出模塊，高速 AD 模塊等）FMC 擴展口包含 34 對差分 IO 信號和一路 I2C 總線信號

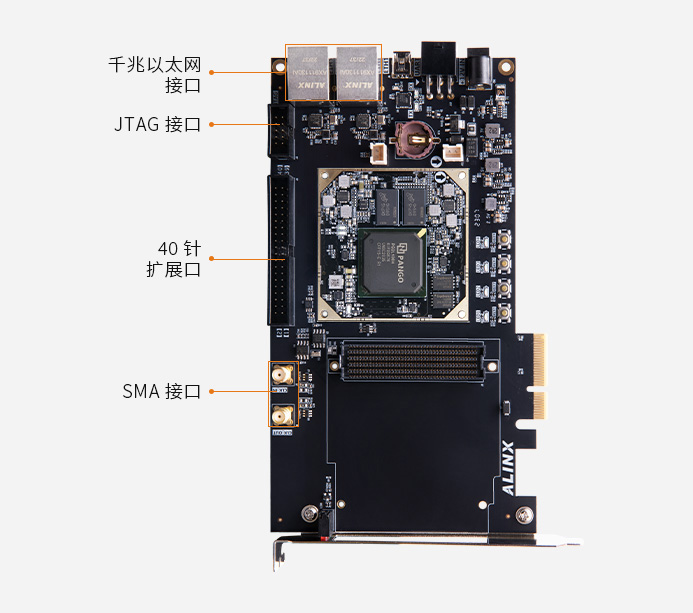

以太網接口

2 路 千兆以太網 RJ45 接口，和電腦或其它網絡 設備進行以太網數據交換

SMA 接口

2 路 SMA 接口，1 路 SMA 接口連接到全局時鐘管腳，可用于連接外接時鐘，另一路可用作時鐘輸出，給其它設備提供參考時鐘

USB 轉串口

1 路 Uart  轉 USB 接口，用于和電腦通信，方便用戶調試

有源晶振

1 個 50Mhz 有源晶振，為 FPGA 提供參考輸入時鐘
1 個 125Mhz 有源晶振，給 FPGA 內部 HSSTLP 提供參考輸入時鐘
1 個 200Mhz 有源晶振，給開發板提供的系統時鐘源

RTC 實時時鐘

1 路 RTC 實時時鐘，配有電池座，電池的型號為 CR1220（需自購）

40 針擴展口

1 個 40 針 2.54mm 間距的擴展口，可以外接 ALINX 各種模塊（ 雙目攝像頭，TFT LCD 屏，高速 AD 模塊等 ）擴展口包含 5V 電源 1 路，3.3V 電源 2 路，地 3 路，IO 口 34 路

JTAG 接口

10 針 2.54mm 標準的 JTAG 口，用于 FPGA 程序的下載和調試

溫度傳感器

1 片溫度傳感器芯片 LM75A，可用于溫度實驗及環境溫度檢測

EEPROM

1 片 IIC 接口的 EEPROM 24LC04

LED 燈

1 個電源指示燈，4 個用戶指示燈，2 個數據指示燈

按鍵

4 個用戶按鍵

輸入電壓

+12V 電壓輸入

供 電

12V/3A 供電

輸入電流

最大電流 3A

FPGA 開發板

1 塊

USB 下載器

1 套

USB 線

1 根

擋板

1 個

12V 電源

1 塊

尺寸大小

188.1mmx 110.8mm

疊層數量

核心板 12 層 PCB 設計，擴展板 8 層 PCB 板設計
