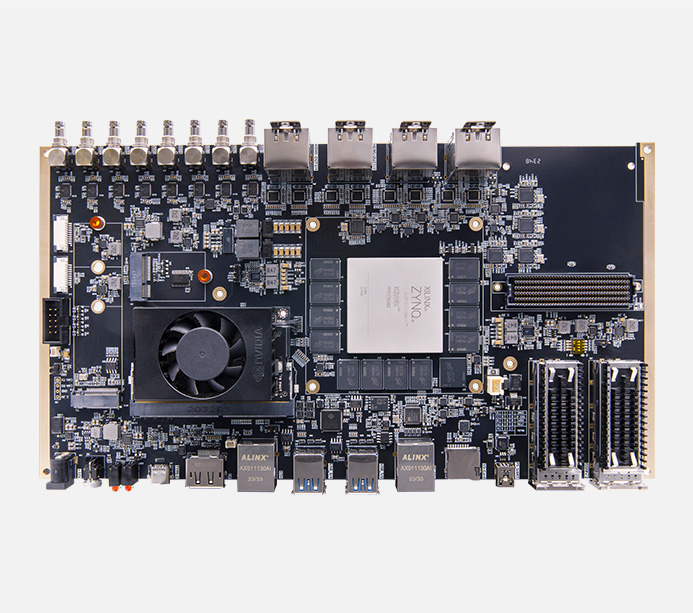

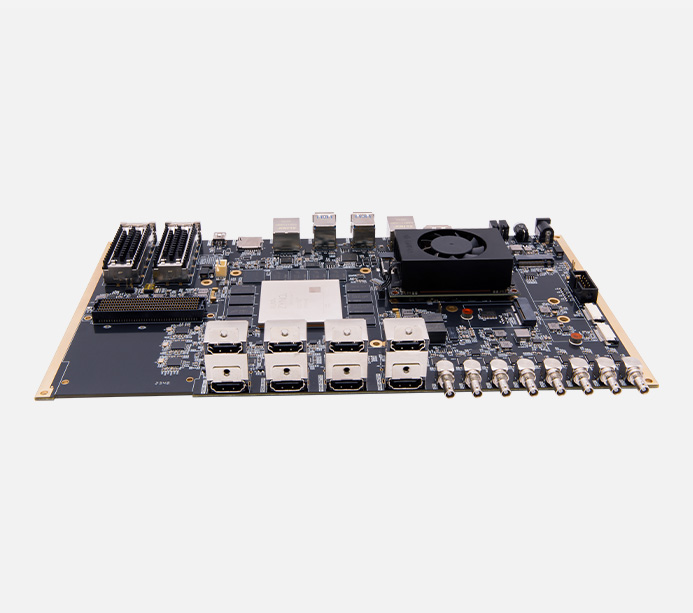

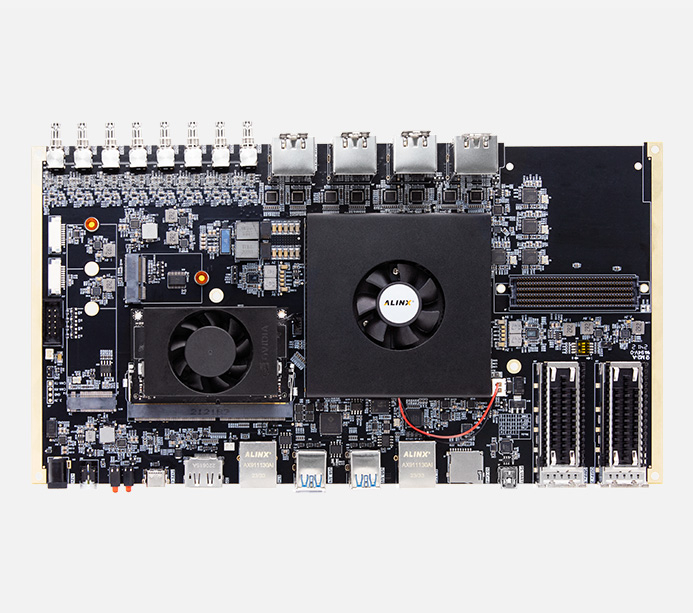

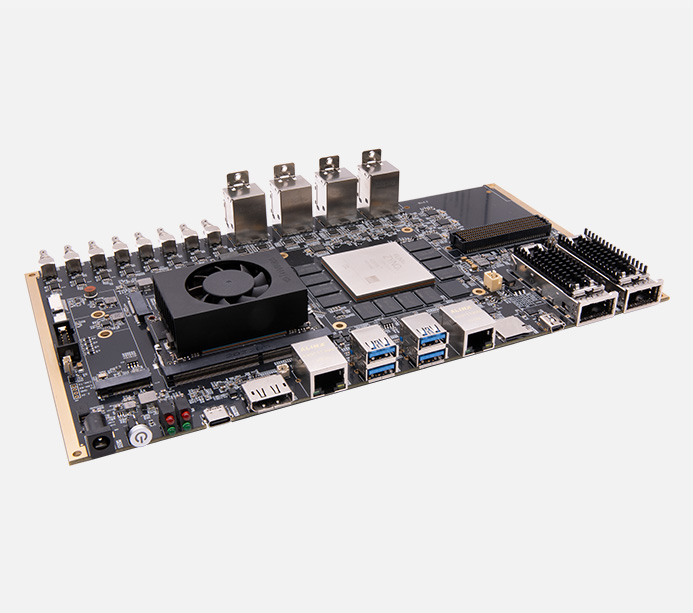

Xilinx Zynq UltraScale+ MPSoC FPGA+GPU 異架構視頻圖像處理開發板平臺 XCZU19EG Z19-M

XCZU19EG

產品型號
Z19-M
產地
上海
價格
￥79999.00

天貓京東

產品推薦

產品詳情
資料下載
售后服務

FPGA+GPU 異架構

視頻圖像處理開發平臺

基于 AMD Zynq UltraScale+ MPSoC + NVIDIA Jetson Orin NX 的異構設計，滿足高速數據傳輸、AI 邊緣計算，專業的高清 8K 視頻圖像采集處理需求，豐富 12G-SDI、DP、HDMI 視頻接口，100G 光纖接口，適用于工業和制造業、醫療內窺鏡和手術機器人、機器人開發、智慧城市、安防等多領域解決方案

·XCZ19EG
FPGA 器件
·Jetson Orin NX
GPU

·12G-SDI
8 路雙向接口
·70T/100T
AI 性能

·8K
HDMI 2.1 輸入輸出
·100G
光纖接口

強大豐富的 FPGA 資源

Zynq UltraScale+ MPSoC XCZU19EG 系統 PS 端和 PL 端分別配置 8GB DDR4 和 16GB DDR4, 32GB eMMC FLASH，128MB QSPI FLASH，2 路 100G光纖，8 路 12G-SDI，HDMI2.1 輸入輸出各 4 路，F(xiàn)MC HPC 接口等

·16GB
PL 端 DDR4
·8GB
PS 端 DDR4
·128MB
QSPI Flash
·32GB
eMMC Flash
·1143K
Logic Cells
·1045K
Flip-Flops

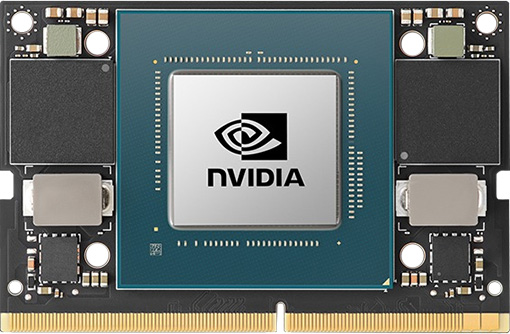

AI 機器人和邊緣計算

Jetson Orin NX 8G/16G 模組（模組需單獨購買）

NVIDIA Jetson ORIN 系統提供 70/100 TOPS AI 性能，支持大規模訓練、開發和部署，M.2 SSD 高速存儲，DP 視頻輸出等功能

·70T/100T
AI 性能
·765/918MHz
GPU 最大頻率
·6/8 核
Arm Cortex-A78AE
·2GHz
CPU 最大頻率
·32 個 1024 核
Tensor Core NVIDIA Ampere 架構

FPGA + GPU 異架構平臺

內窺鏡、手術機器人解決方案

·8K 高清顯示
·雙眼高精度同步
·低延時
·3D 影像處理
·SDI / HDMI 接口
·AI 智能輔助

基于 AMD Zynq UltraScale+ MPSoC + NVIDIA Jetson Orin NX 的異構設計，滿足高速數據傳輸、AI 計算處理；高清視頻圖像采處理集、8K 高清視頻圖像顯示、3D 影像處理；同步左右眼視頻數據，同步精度 1 行；端到端延時 50 毫秒以內；熒光并支持 SDI/HDMI 接口等需求

FPGA + GPU 異架構平臺

工業和制造業解決方案

·高效目標識別
·高性能計算支持
·高速編碼與存儲
·多種影像模式
·高速精準圖像處理

基于 AMD Zynq UltraScale+ MPSoC 和 NVIDIA Jetson Orin NX 的異構架構設計，采用 YOLOX 目標識別算法，提供極高的檢測精度和速度，mAP 高達 0.9，識別速度達 50FPS。應用于半導體檢測、電子制造、光伏能源、鋰電池、裝配等領域。利用 NVIDIA Jetson Orin NX 對圖像信息進行處理和分析，能夠?qū)崿F(xiàn)對目標物品的識別檢測、跟蹤、測量等多種功能。

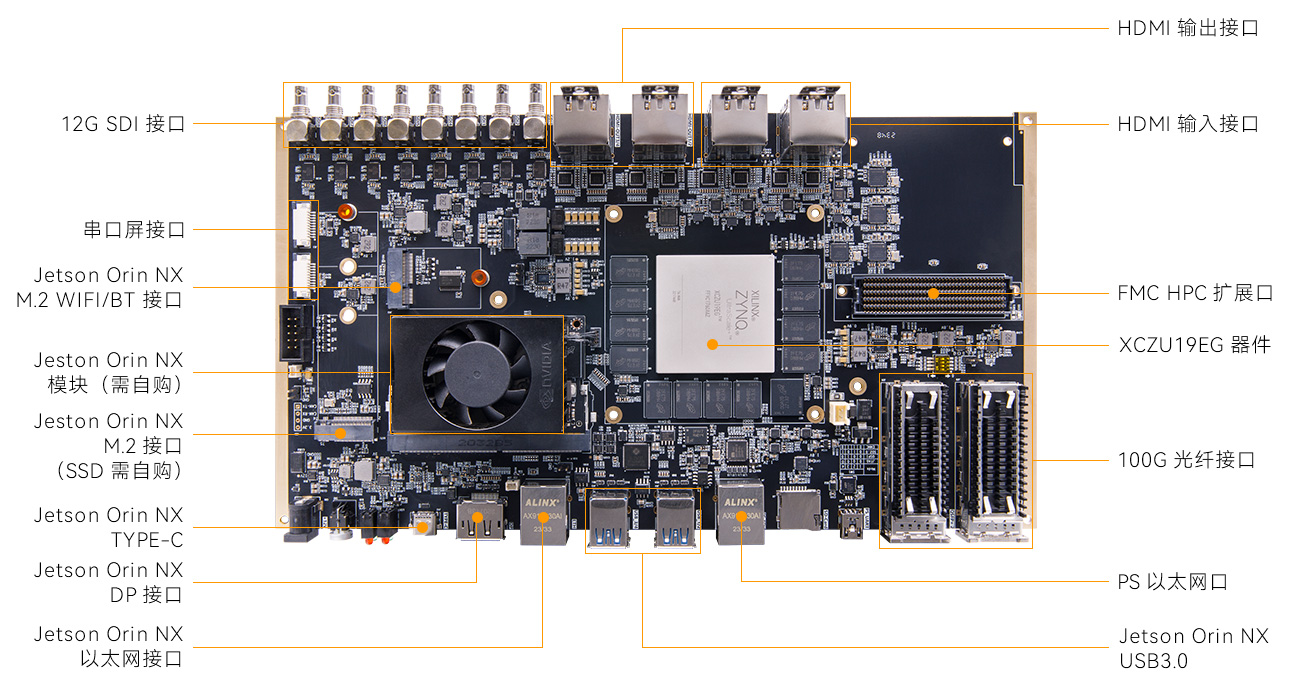

功能接口

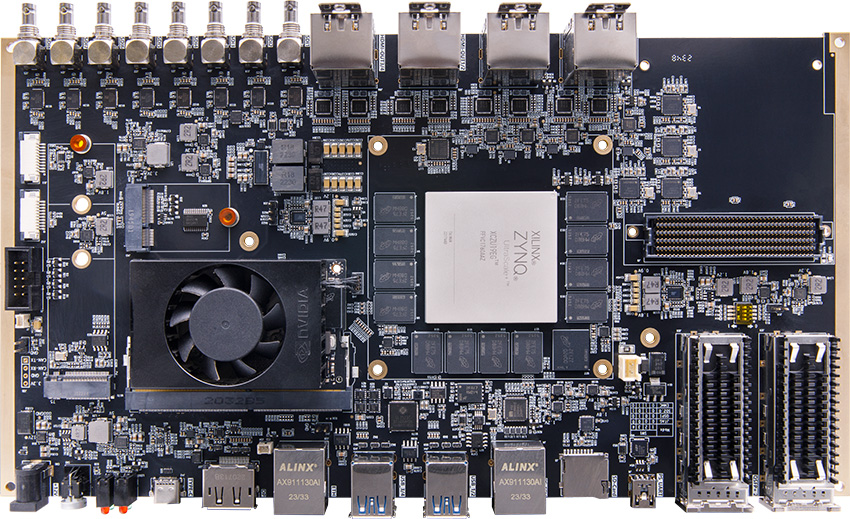

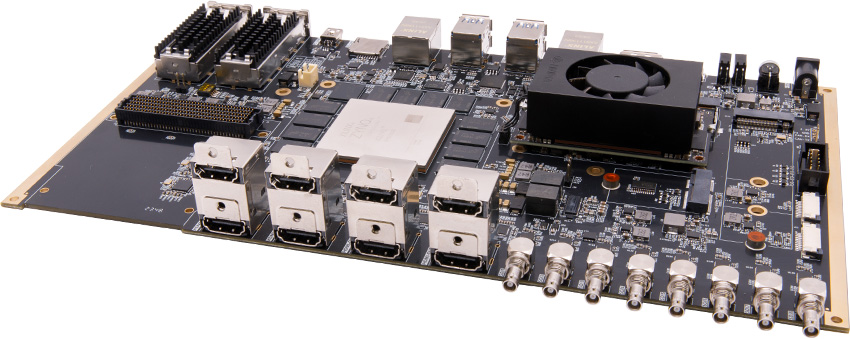

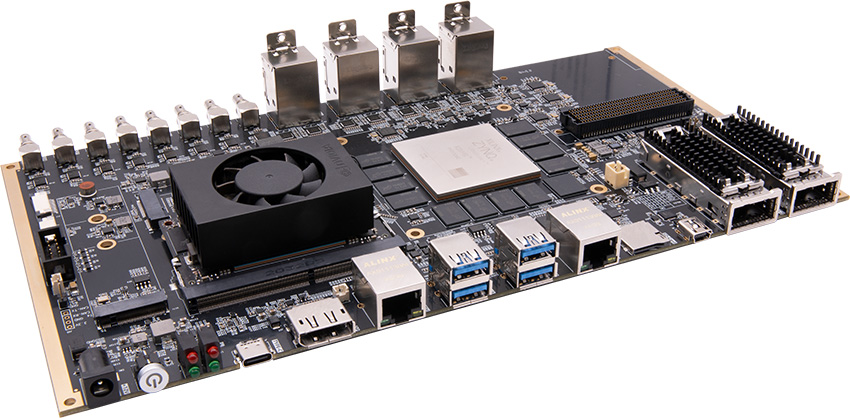

·開發板

產品參數

Zynq UltraScale+ MPSoC 系統

FPGA 型號

XCZU19EG-2FFVC1760I

應用處理單元

四核 Arm Cortex-A53 MPCore，速率高達 1.3GHz

實時處理單元

雙核 Arm Cortex-R5F MPCore，速度高達 533Mhz

圖形處理單元

Arm Mali?-400 MP2，頻率高達 667MHz

邏輯單元

1,143K

觸發器

1045K

DSP slice

1,968

時鐘管理單元

11 個

查找表

523K

Block RAM

34.6Mb

GTY16.3Gb/s

GTH 32.75Gb/s

UltraRAM

36.0Mb

Max. Distribut- ed RAM

9.8Mb

DDR4 SDRAM

PS 端 4 片 2GB DDR4 共 8GB; PL 端 8 片 2GB DDR4 共 16GB

eMMC FLASH

PS 端 1 片 32GB eMMC FLASH 存儲芯片，用戶存儲操作系統文件或者其他用戶數據

QSPI FLASH

2 片 64MB 的 QSPI FLASH 存儲芯片，可用作 ZYNQ 芯片的 Uboot 文件，系統文件和用戶數據的存儲

SDI 接口

8 路雙向 12G SDI，支持 SD/HD/3G/6G/12G SDI 速率，最高支持 4K/60 幀視頻輸入或者輸出

HDMI 2.1 接口

4 路 HDMI 2.1 視頻輸出接口，最高支持 8K@60Hz 輸出
4 路 HDMI 2.1 視頻輸入接口，最高支持 8K@60Hz 輸入，支持不同格式的數據輸入

ORIN 連接接口

ZYNQ UltraScale+ 芯片跟 NVIDIA 的 ORIN 模塊的硬件連接接口有 1 路 PCIE3.0 x4 和 2 路 MIPI x4Lane 的接口

光纖接口

2 路 QSFP28 100G 光纖接口，每路光纖接口總體數據速率為 100Gbps

FMC 擴展口

1 個標準的 FMC HPC 擴展口，可以外接 ALINX 各種 FMC 模塊（HDMI 輸入輸出模塊，雙目攝像頭模塊，高速 AD 模塊等）

千兆以太網

1 路千兆以太網接口，連接到 FPGA 的 PS 端

Uart 接口

2 個 Uart 接口，1 路可進行串口數據通信，1 路可用于連接串口屏等外設

Micro SD 卡座

1 路 Micro SD 卡座，用于 MPSOC 存儲操作系統鏡像和文件系統

JTAG 調試口

1 個 10Pin 2.54mm 標準的 JTAG 口，用于 FPGA 程序的下載和調試，用戶可以通過下載器對 ZU19EG 系統進行調試和下載

NVIDIA Jetson Orin NX 系統

型號

Jetson Orin NX 8GB（需單獨購買）

Jetson Orin NX 16GB（需單獨購買）

AI 性能

70 TOPS

100 TOPS

GPU

搭載 32 個 Tensor Core 的 1024 核 NVIDIA Ampere 架構 GPU

GPU 最大頻率

765 MHz

918 MHz

CPU

6 核 Arm Cortex-A78AE v8.2 64 位 CPU 1.5MB L2 + 4MB L3

8 核 Arm Cortex-A78AE v8.2 64 位 CPU 2MB L2 + 4MB L3

CPU 最大頻率

2 GHz

DL 加速器

1x NVDLA v2

2x NVDLA v2

DLA 最大頻率

614 MHz

視覺加速器

1x PVA v2

顯存

8GB 128 位 LPDDR5 102.4GB/s

16GB 128 位 LPDDR5 102.4GB/s

視頻編碼

1x 4K60 (H.265); 3x 4K30 (H.265 6x 1080p60 (H.265); 12x 1080p30 (H.265)

視頻解碼

1x 8K30 (H.265); 2x 4K60 (H.265); 4x 4K30 (H.265); 9x 1080p60 (H.265); 18x 1080p30 (H.265)

功率

10 瓦 - 20 瓦

10 瓦 - 25 瓦

M.2 SSD 接口

1 個 PCIE (x2) Gen4 標準的 M.2 接口，用于連接 NVME 的 SSD 固態硬盤，ORIN 的數據和系統文件存儲于 SSD 里

M.2 WIFI/BT

M.2 KEY-E 的連接器，預留用于連接器 WIFI/BT 模塊，接口包含 PCIEx1，USB2.0，UART，I2S 和 I2C 等信號

DP 顯示接口

支持 DP 視頻輸出，開發板 1 路 DisplayPort 輸出顯示接口跟 Jetson Orin NX 模塊連接，用于視頻圖像的顯示。接口支持 VESA DisplayPort V1.2 和 eDP V1.4 輸出標準

USB3.0 接口

4 個 USB3.0 Type A 接口，支持 HOST 工作模式，
1 個 USB3.0 Type C 接口，支持 HOST、SLAVE、OTG 工作模式

千兆以太網

擴展了 1 路千兆以太網接口，模塊輸出的 MDI 信號直接連接到 RJ45 連接器

電源參數

輸入電壓

+12V 電壓輸入

供電

12V/5A 供電

輸入電流

5A 最大電流

包裝清單

FPGA 開發板

1 塊

USB 下載器

1 個

Mini USB 線

1 根

散熱風扇

1 個

12V 電源

1 個

讀卡器

1 個

TF 卡

1 個

結構尺寸

尺寸大小

280mm x 163mm

疊層數量

擴展板 18 層 PCB 設計，預留獨立電源層和 GND 層

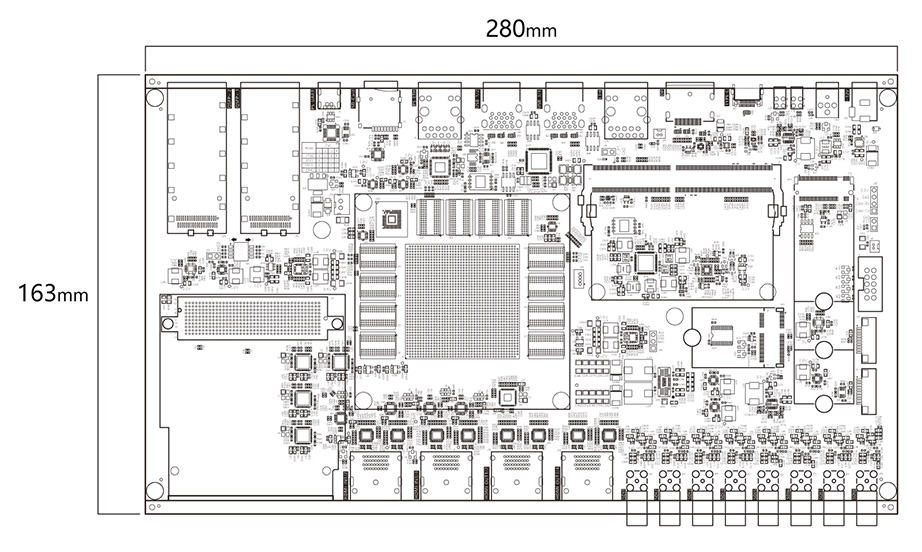

擴展板結構尺寸圖

應用領域

適用于半導體檢測、工業和制造業、醫療內窺鏡和手術機器人、機器人開發、智慧城市、安防等多領域解決方案

半導體光學檢測

協作機器人

手術機器人

醫療內窺鏡

安防和工業互聯網

智能交通和電力

Z19-M 用戶手冊

所有出售產品主體保修期為 12 個月，其中 FPGA 芯片、液晶屏為易損件，不在保修范圍內。

所有配件及贈品不在保修范圍內。
