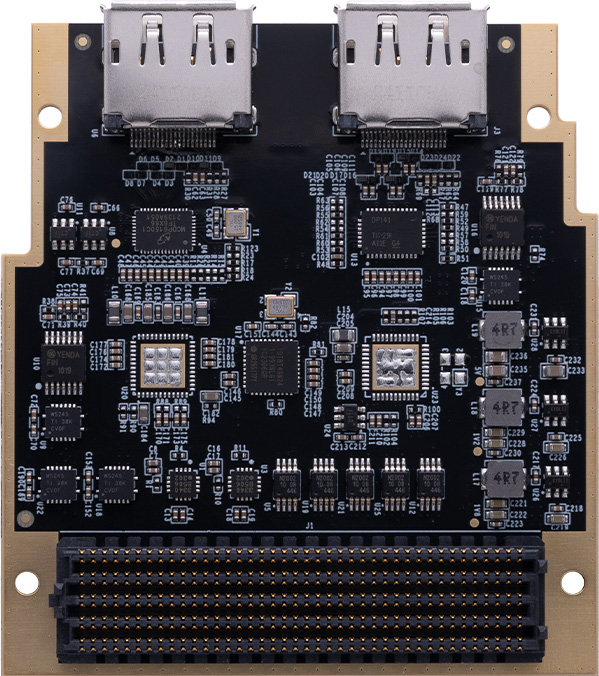

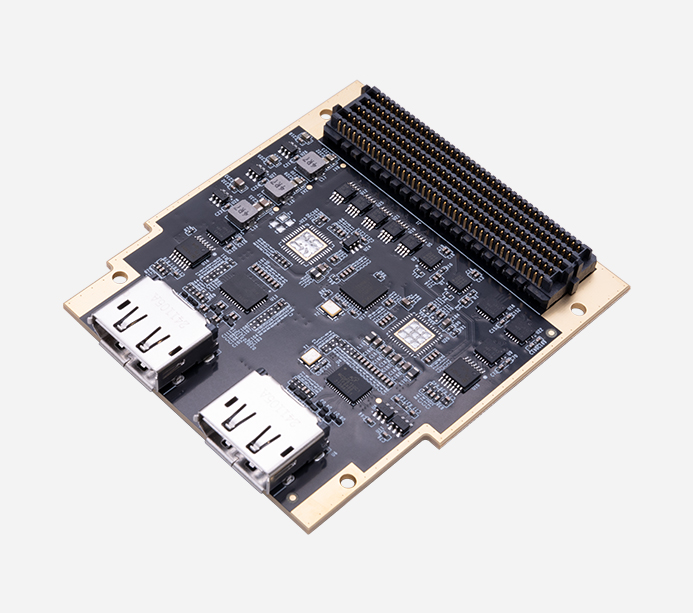

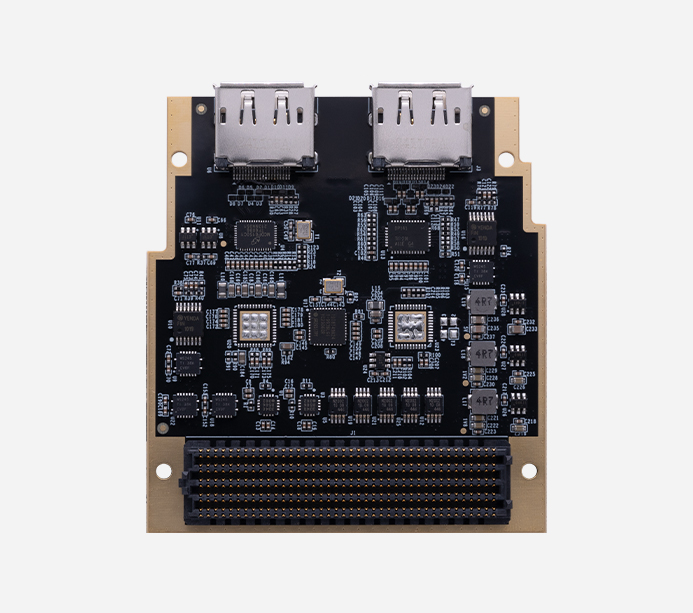

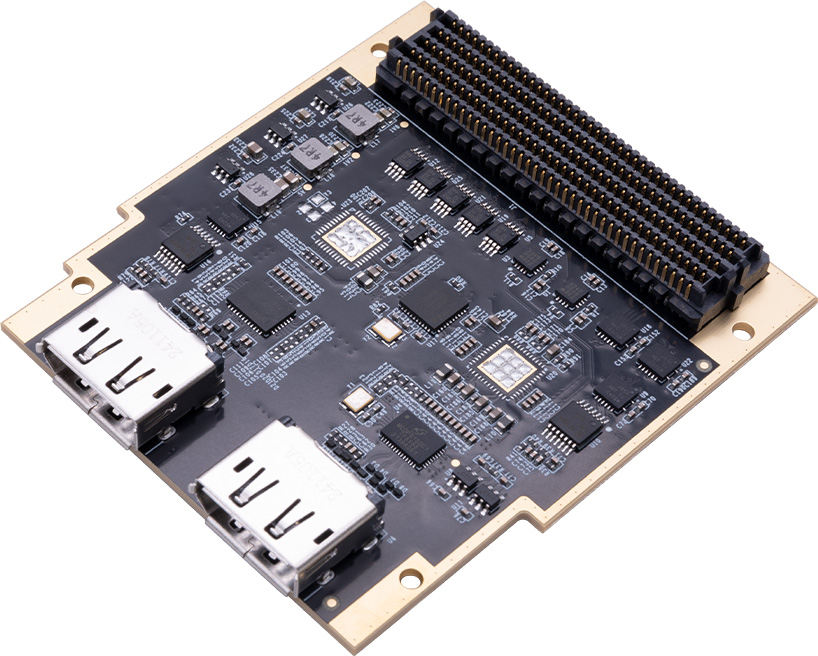

FH6141是一款高性能的FMC接口轉 DisplayPort（DP）輸入輸出的模塊，支持 DP 1.4 標準，設計有 4 個 LANE，速率可達8.1Gbps，適用于各種高清視頻傳輸應用
接口類型
支持1路DP輸入（RX）和1路DP輸出（TX）
傳輸速率
符合 DP1.4 標準，支持 4 通道傳輸，速率覆蓋 1.62Gbps 至 8.1Gbps
接口類型
提供 FMC-HPC 接口與 DisplayPort 1.4 的雙向轉換
接收端芯片
MegaChips MCDP6000 芯片
發送端芯片
TI SN65DP141 芯片
參考時鐘
預留 LMK03318/SI5344 時鐘芯片焊盤（默認未貼裝）

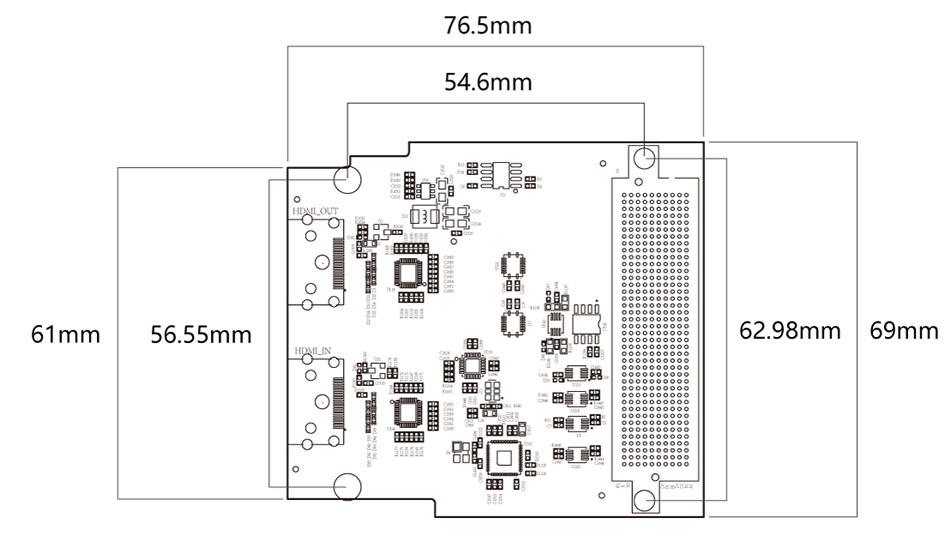

板卡尺寸
78x69mm

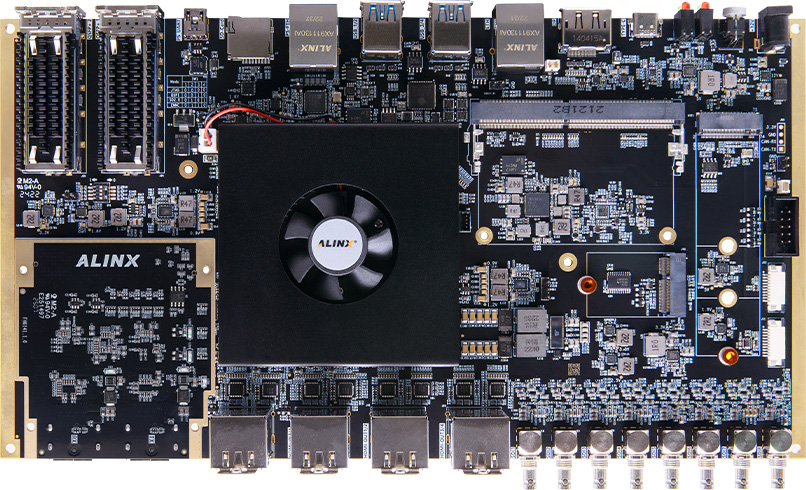

FH6141與Z19-M FPGA開發板連接

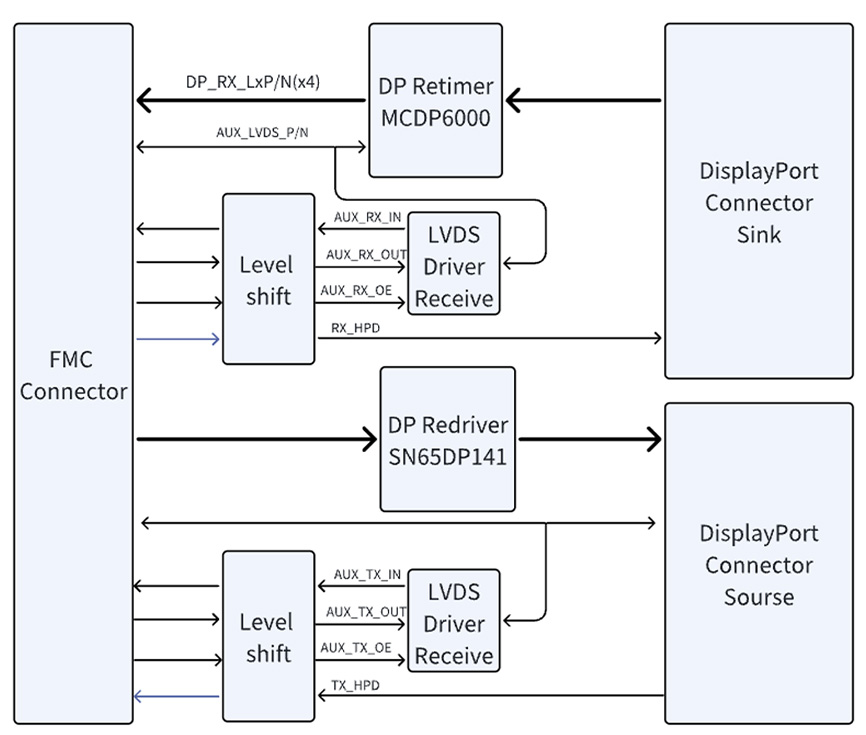

FH6141模塊的接收和發送的原理設計框圖如下：

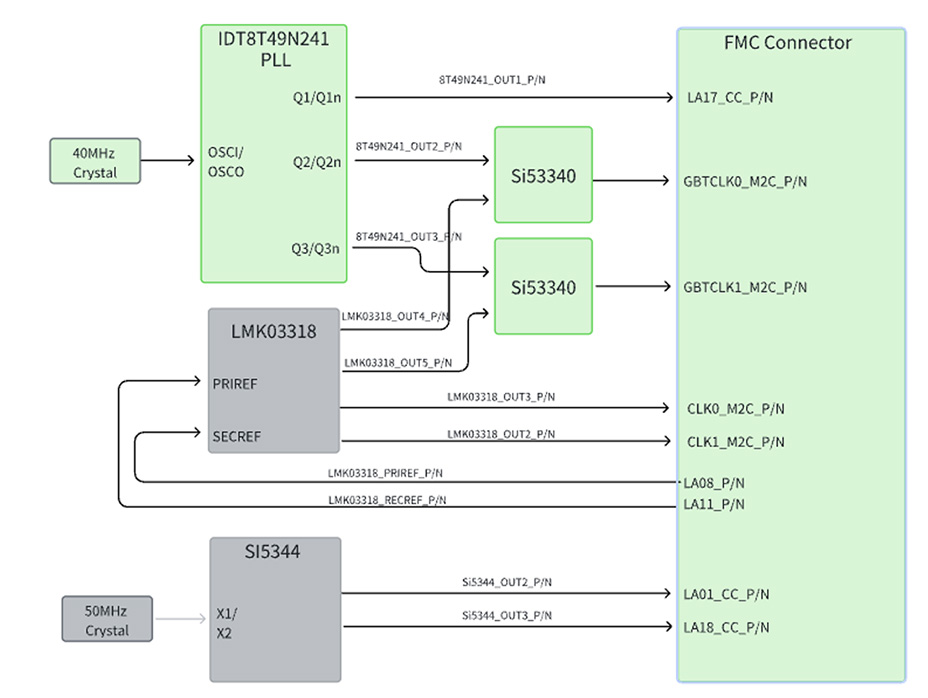

H6141模塊的時鐘原理設計框圖如下：
8K/4K高清視頻處理
機器視覺檢測.jpg "工業機器視覺檢測.jpg")
工業機器視覺檢測
療影像顯示終端.jpg "醫療影像顯示終端.jpg")
醫療影像顯示終端
.jpg "多屏拼接控制系統.jpg")
多屏拼接控制系統
備開發平臺.jpg "XR設備開發平臺.jpg")
XR設備開發平臺
顯示接口.jpg "嵌入式系統顯示接口.jpg")
嵌入式系統顯示接口
