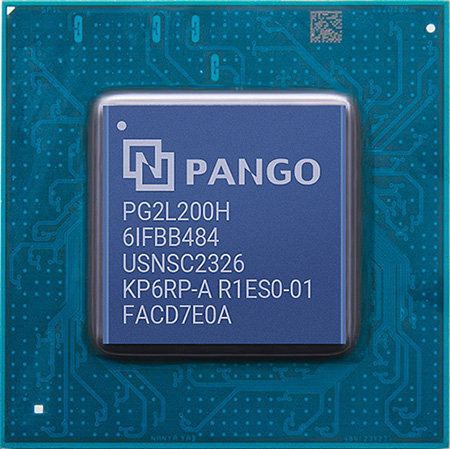

FPGA 型號

PG2L200H-6IFBB484

工作溫度

工業級，-40° C~85° C

RAM

1GB DDR3，32bit

QSPI FLASH

16MB

等效 LUT4

239,700

Flip-Flops

319,600

分布式 RAM

2,469 Kbit

塊 RAM

14,940 Kbit

GPLLs+ PPLLs

10+10

擴展 IO

180

電壓可調 IO

150

差分對

72

PCI-Express

PCIe Gen2

APMs

740 (25*18)

HSSTs

4x 6.6Gbps

ADCs

1

AESs

1

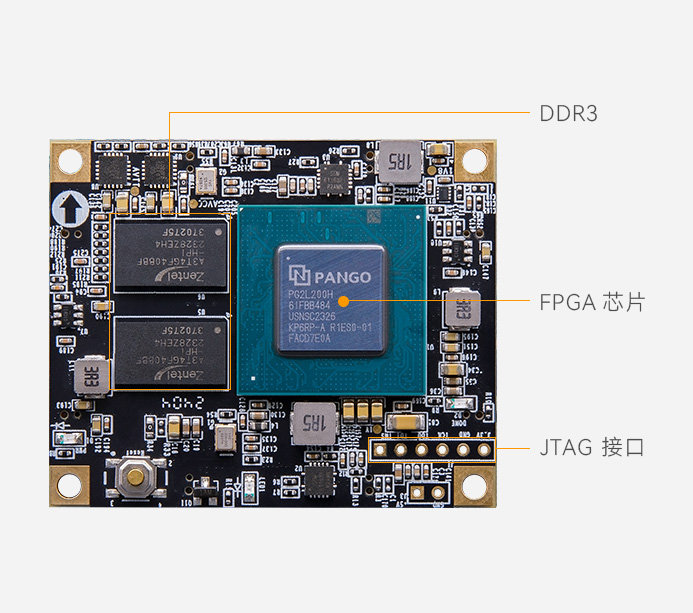

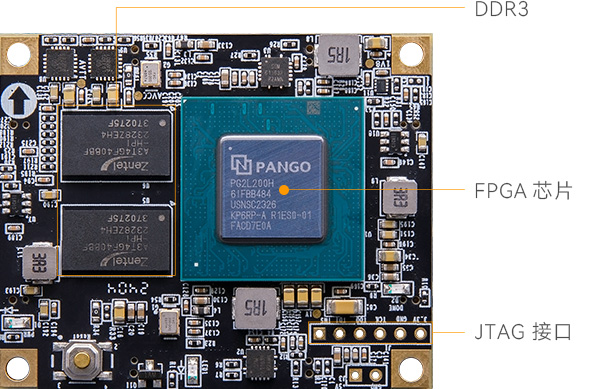

DDR3

2 片 512MB DDR3 共 1GB，32bit 總線，數據速率 800Mbps

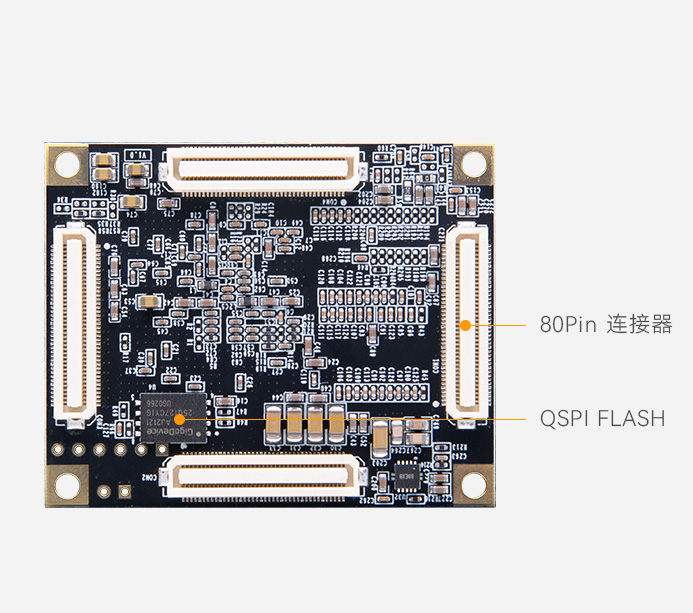

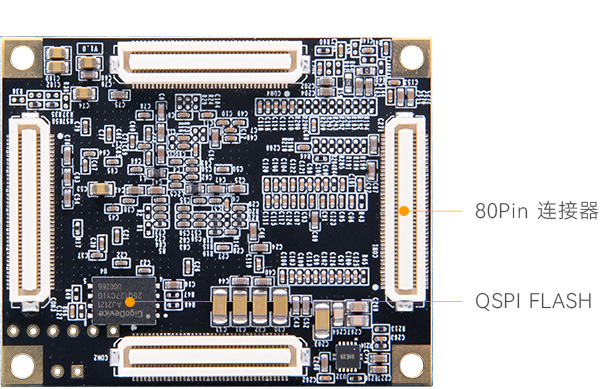

QSPI Flash

1 片 16MB QSPI FLASH，可用作 FPGA 用戶數據的存儲

晶振

高精度 LVDS 有源差分晶振，1 個 200MHz 給系統提供穩定的時鐘源，1 個 125MHz 為 GTP 收發器提供穩定的時鐘輸入

收發器

4 路 GTP，每路高達 6.6Gb/s，適合光纖通信和 PCIe 數據通信

工作溫度

-40°c~85°c

PCIe 2.0

支持 PCI Express 2.0 x8

模數轉換 / XADC

1 個 12bit, 1Mbps AD

JTAG

采用 6 針的 2.54mm 間距的單排測試孔

LED 燈

1 個 LED 燈

輸入電壓

5V 供電

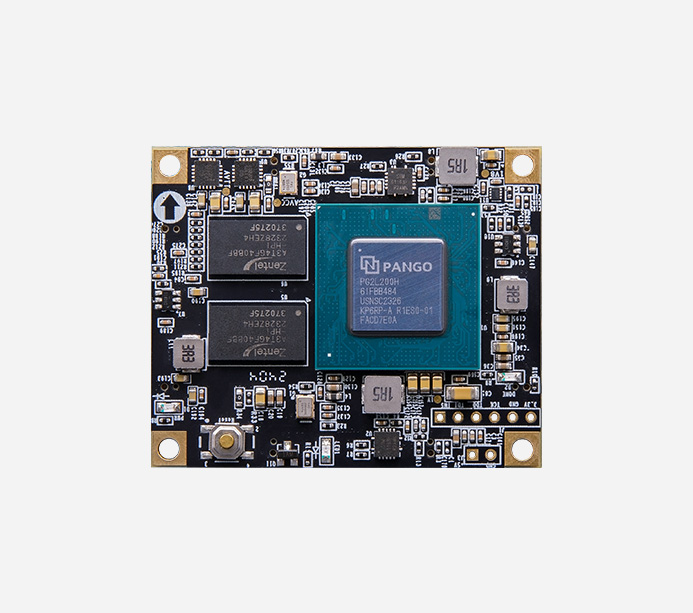

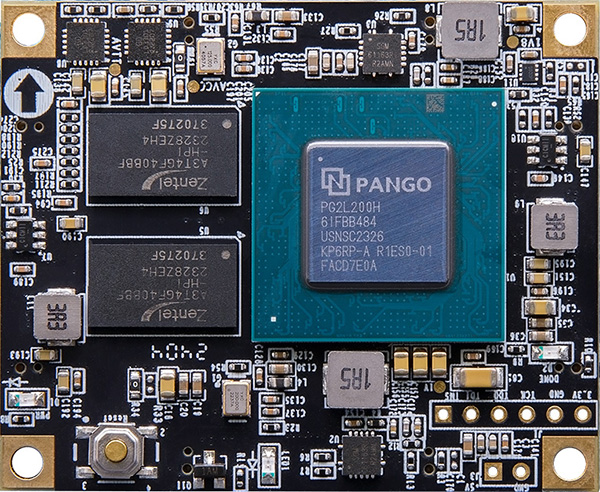

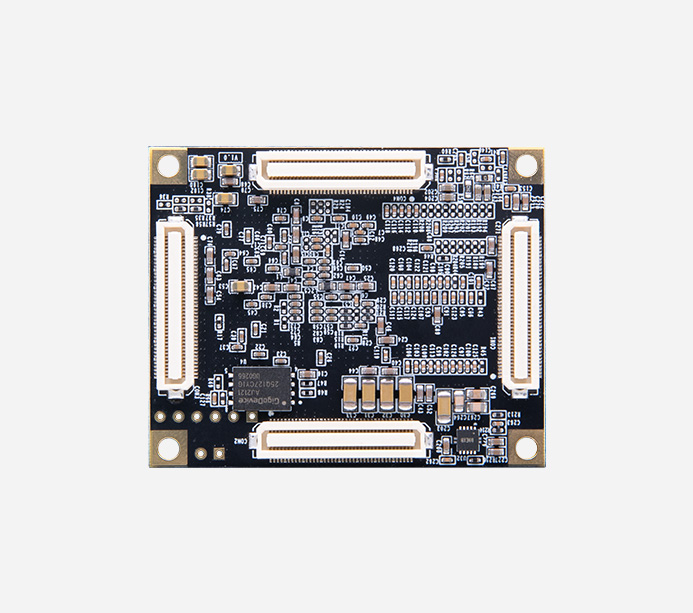

FPGA 核心板

1 塊

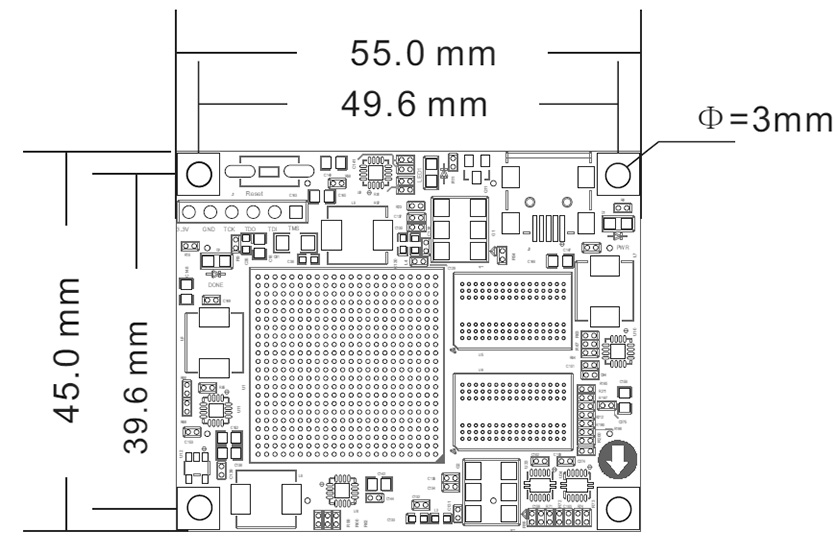

尺寸大小

45mmx 55mmx 6.0mm

連接器合高

1.6mm

連接器合高

3.0mm

 疊層數量

10 層 PCB 板設計
