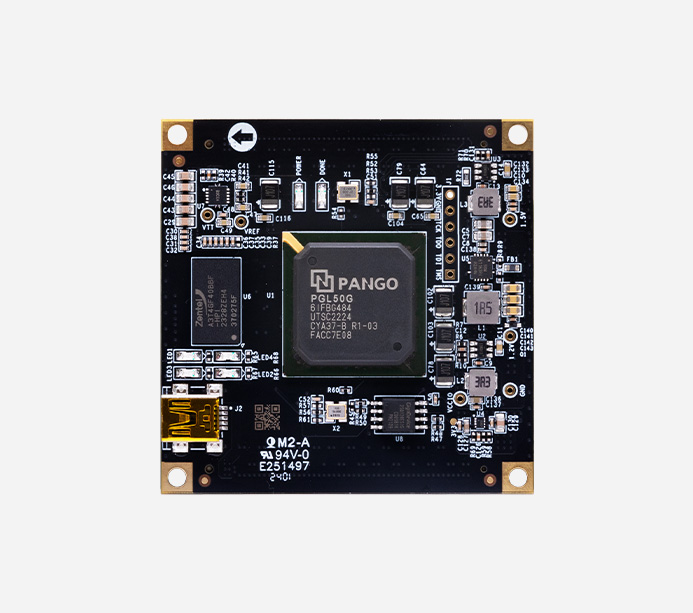

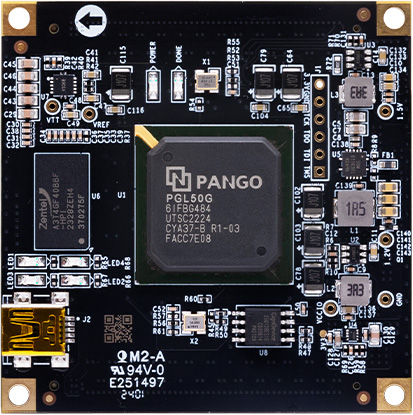

芯片型號

PGL50G-61FBG484

芯片等級

工業級，-40°C~85°C

觸發器 (FF)

64200

等效 LUT4

51360

RAM (18Kbit/ 塊)

134

APM (18*18)

84

時鐘資源 PLL

26818Kb

AES 模塊

1

IO 口

172 個

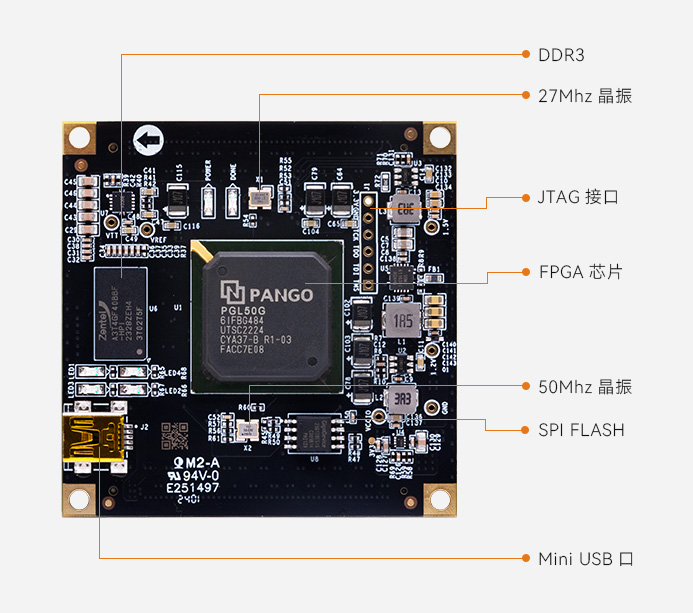

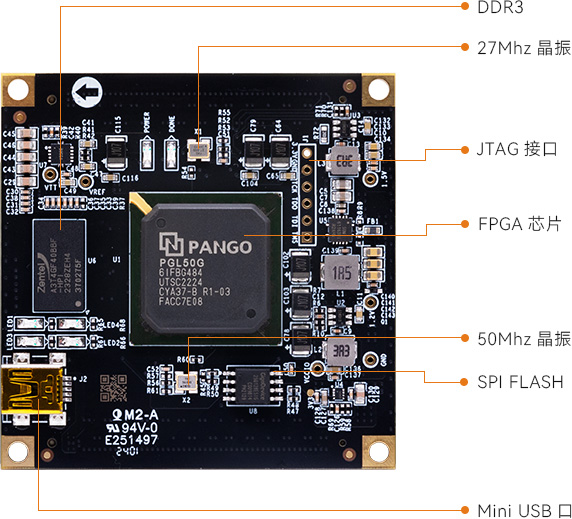

DDR3

1 片 256MB DDR3

QSPI Flash

1 片 8MB 大小的 QSPI FLASH 芯片

有源晶振

50MHz 時鐘連接到 FPGA 的 AB13 引腳
27MHz 時鐘連接到 FPGA 的 B10 引腳

LED 燈

4 個用戶 LED，1 個電源指示燈和 1 個 FPGA 配置指示 LED

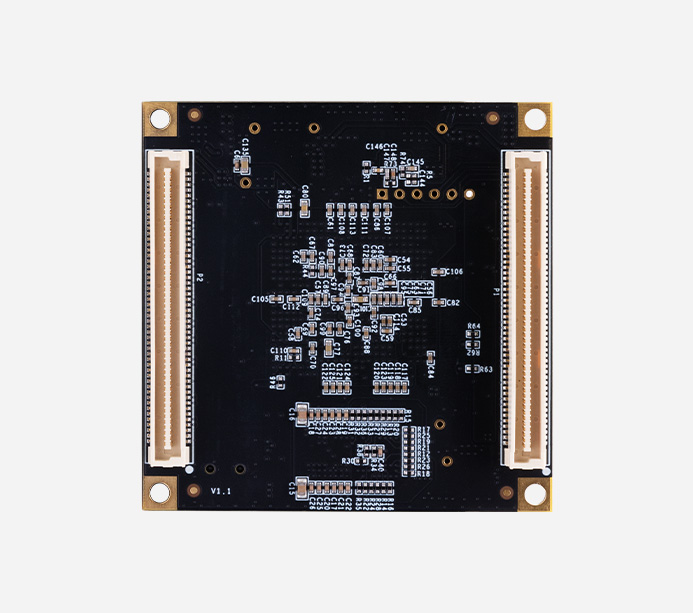

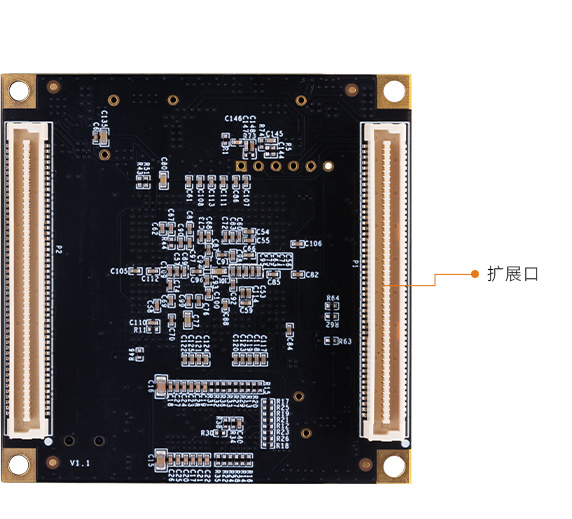

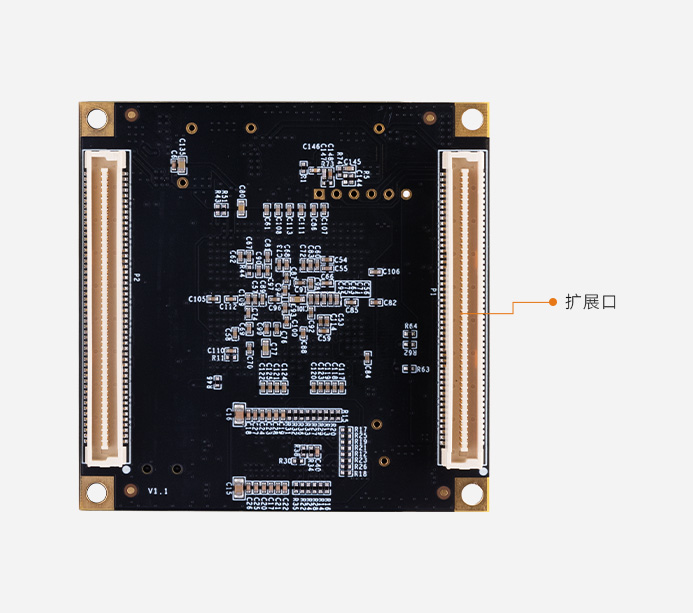

擴展接口

一共擴展出 2 個高速擴展口，使用 2 個 100Pin 的板間連接器和擴展板連接

輸入電壓

5V 供電，連接器供電

FPGA 核心板

1 塊

尺寸大小

60mmx 60mm

疊層數量

核心板 8 層 PCB 板設計，擴展板 4 層 PCB 板設計
