芯片型號

PGL25G6IMBG324

DDR3

512MB, 16bit

QSPI FLASH

16MB

等效 LUT4

27072

Flip-Flops(個)

33840

分布式 RAM(Kbit)

242

塊 RAM 數量(18Kbit/塊)

60

塊 RAM(Kbit)

1080

PLL

4

APM(18*18)

40

擴展 IO

136 個

電壓可調 IO

102 個

差分對

68 對

速度等級

6

溫度等級

工業級, 工作溫度 -40°C~85°C

內存

1片 512MB DDR3 存儲芯片

QSPI Flash

1片 16MB QSPI FLASH, 可用作 FPGA 用戶數據的存儲

晶振

1 個 50MHz 有源晶振，給系統提供穩定的時鐘源

JTAG 接口

1 個 JTAG 接口，可對 FPGA 進行調試和程序固化

Uart 接口

1 路 USB Uart 接口, 用于和 PC 或外部設備的串口通信和 USB 電源輸入共用

40 針擴展口

4 路 40 針擴展口（2.54mm 間距），其中 34 個 IO 口，1 路 5V 電源，2 路 3.3V 電源，3 路 GND，可接底板或 ALINX 模塊

輸入電壓

+5V USB電源輸入,連接電腦USB供電，或者底板+5V供電

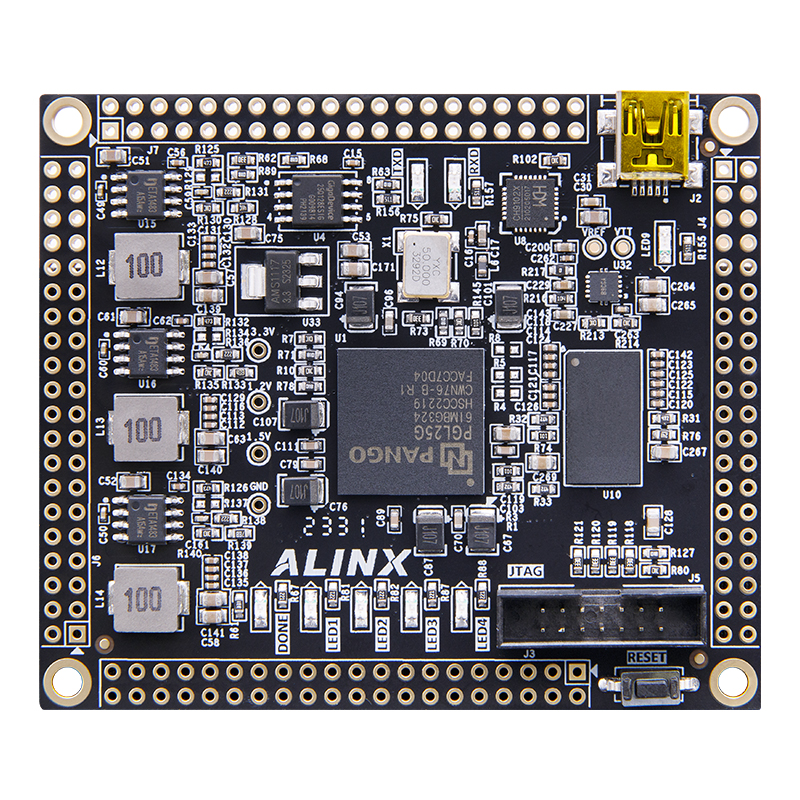

FPGA 核心板

1 塊

塑料支柱

4 個

Mini USB 線

1 根

40排針

2 排

尺寸大小

64mm x 75mm

疊層數量

采用 8 層 PCB 板設計，預留獨立電源層和 GND 層
