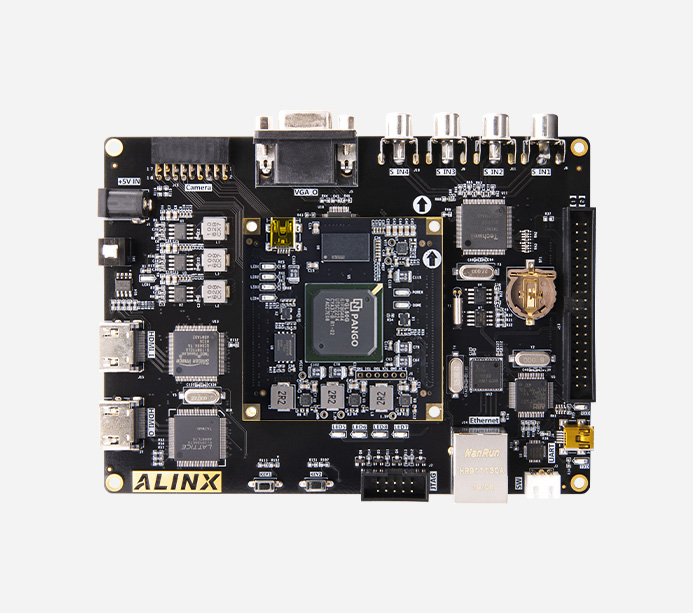

PGL50G
產品型號
AVP50G產地
上海價格

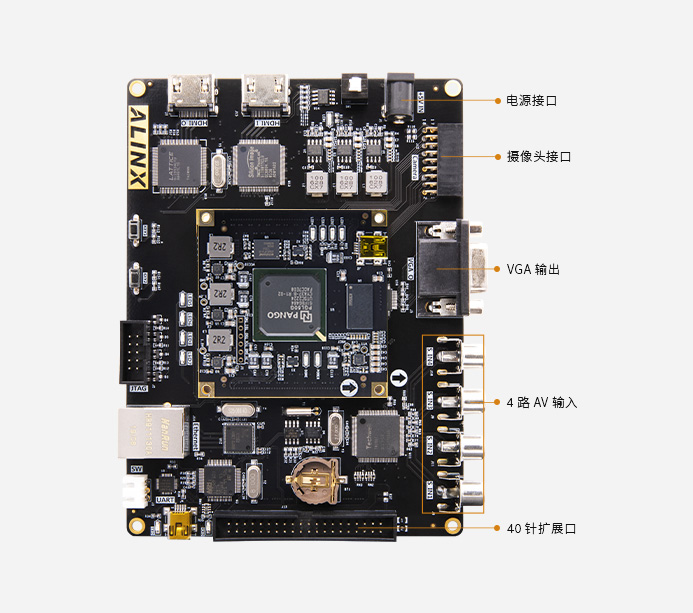

￥1999.00HDMI 輸入輸出、4 路 AV 輸入、JTAG 調試接口、以太網、攝像頭接口、1 路 40PIN 擴展口、RTC 時鐘等，滿足視頻圖像處理和通信傳輸等方面要求
配套例程及配套資料開發板所有配套資料均通過百度網盤提供，購買后，請聯系客服索取
01. Pango Design Suite 2021.1
-sp7 安裝
02. LED 流水燈實驗及仿真
03. 按鍵測試
04. PLL 鎖相環輸出測試
05.12C 從機實驗
06. 按鍵消抖實驗
07. HDMI、VGA 彩條輸出
08. 4.3 寸屏彩條輸出
09. 7 寸屏彩條輸出
10. DDR3 讀寫測試
11. AN831 錄音與播放
12. 字符 HDMI、VGA顯示
13. 字符 4.3 寸屏顯示
14. 字符 7 寸屏顯示
15. RGB 轉 YCbCr 輸出顯示
16. YCbCr 轉 RGB 輸出顯示
17. YCbCr444 轉 YCbCr422
輸出顯示
18. YCbCr44 輸出顯示
19. HDMI 輸入環通顯示
20. AN5640 單目攝像頭采集
HDMI 顯示
21. AN5640 攝像頭采集
4.3 寸屏顯示
22. AN5640 攝像頭采集 7 寸屏顯示
23. AN5642 雙目攝像頭采集
HDMI 顯示
24. CVBS 單通道 HDMI 顯示
25. CVBS 單通道 HDMI 凍結
顯示
26. CVBS 單通道 HDMI 疊加字符顯示
27. CVBS 雙通道 HDMI 畫中畫顯示
28. CVBS 雙通道 HDMI 紅藍
3D 顯示
29. CVBS 四通道 HDMI 顯示
30. 攝像頭邊緣檢測 HDMI
顯示例程
31. 攝像頭邊緣檢測 4.3 寸屏顯示例程
32. 攝像頭邊緣檢測 7 寸屏顯示例程
33. AD9238 波形顯示例程
34. AD7606 波形顯示例程
35. ADDA 測試例程
36. AD9767 雙通道正弦波產生例程
37. AD9767 雙通道三角波產生例程
38. 千兆以太網傳輸實驗
39. AD9238 以太網傳輸例程
40. AD7606 以太網傳輸例程
41. AD9280 以太網傳輸例程
42. AN5640 千兆以太網傳輸視頻
43. AN5642 千兆以太網傳輸視頻
AN108 AD/DA套餐
AN9767 DA 采集套餐
AN706 AD 采集套餐
AN9238 AD 采集套餐
雙目攝像頭套餐
單目攝像頭視頻套餐
豪華套餐
開發板
●
●
●
●
●
●
●
下載器
●
●
●
●
●
●
●
AN108
●
●
AN9767
●
●
AN706
●
●
AN9238
●
●
AN5642
●
●
AN5640
●
●
4.3 寸屏
●
●
套餐配套模塊，點擊了解更多
FPGA 型號
PGL50G-61FBG484
芯片級別
芯片速度 -6，工業級
觸發器 ( FF )
64200
等效 LUT4
51360
RAM ( 18Kbit/塊 )
134
APM ( 18*18 )
84
時鐘資源 PLL
26818Kb
AES 模塊
1
IO 口
172 個

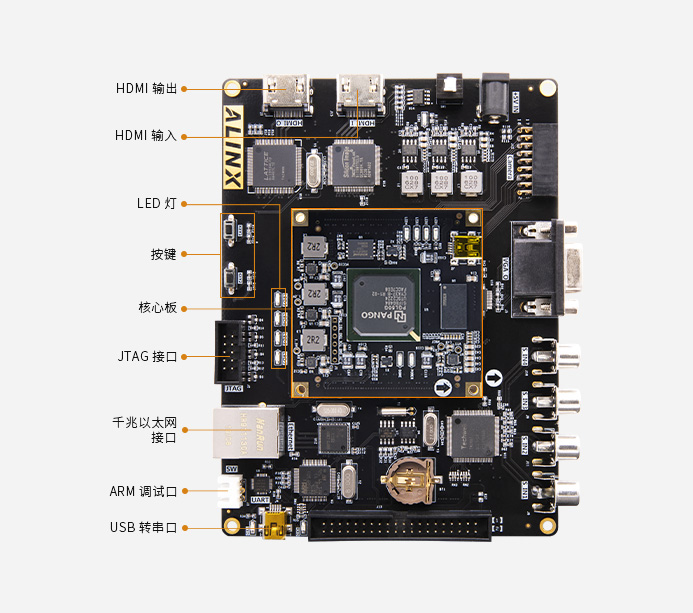

HDMI 輸入
1 路 HDMI 輸入，支持 1080P@60Hz 輸入，支持不同格式數據
HDMI 輸出
1 路 HDMI 輸出，支持1080P@60Hz 輸出，支持 3D 輸出
VGA 輸出
1 路 VGA 輸出，支持 RGB 數字輸入和 VGA 接口輸出，支持 240MSPS 轉換速率，支持 1080p@60Hz 視頻圖像輸出
AV 輸入
4 路 AV 輸入接口，PAL / NTSC / SECAM 自動識別，支持 720*576 輸入
千兆以太網
1 路 10/100M/1000M 以太網 RJ-45 接口，提供網絡通信服務
USB 轉串口
1 路 Uart 轉 USB 接口，用于和電腦通信，方便用戶調試
ARM 控制器
1 片 ARM 芯片，通過 I2C 配置各接口芯片寄存器和 FPGA 數據通信
CMOS 接口
1 個 18 針的攝像頭接口，可以接 500 萬 OV5640 攝像頭
晶振
50M 有源晶振和 27M 有源晶振各 1 個
RTC 實時時鐘
1 路 RTC 實時時鐘，配有電池座，電池的型號為 CR1220（ 需自購 ）
JTAG 口
10 針 2.54mm 標準的 JTAG 口，用于 FPGA 程序的下載和調試
SD 卡座
1 路 Micro SD 卡座，支持 SPI 模式
40 針擴展口
1 個 40 針 2.54mm 間距擴展口，可接 ALINX 各種模塊（ 雙目攝像頭，LCD 屏，高速 AD 模塊等 ）擴展口包含 5V 電源 1 路，3.3V 電源 2 路，地 3 路，IO 口 34 路
電源
5V，2A 供電
FPGA 開發板
1 塊
下載器
1 套
Mini USB 線
1 根
5V 電源
1 個
透明保護板
1 塊
AV 線
4 根
尺寸大小
150mmx 110mm
疊層數量
核心板 8 層 PCB 板設計，擴展板 4 層 PCB 板設計
專業級視頻圖像處理 FPGA 開發板，可用于安防監控、視頻圖像處理開發，FPGA 視頻圖像處理和通信，高速數據采集
單目攝像頭模塊 AN5640 進行視頻采集，HDMI 接口顯示到顯示器
HDMI 接口輸入天貓魔盒視頻，HDMI / VGA 接口輸出到顯示器
攝像頭采集 AV 接口輸入，HDMI / VGA 接口輸出到顯示器
攝像頭采集 AV 接口輸入，HDMI / VGA 接口輸出到顯示器
4 路攝像頭采集 AV 接口輸入，HDMI / VGA 接口輸出到顯示器
所有出售產品主體保修期為 12 個月，其中 FPGA 芯片、液晶屏為易損件，不在保修范圍內。
所有配件及贈品不在保修范圍內。
