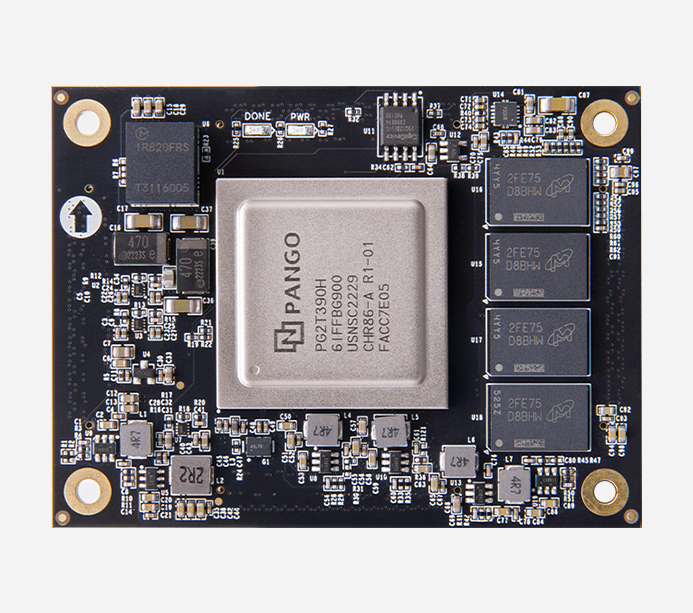

型號

PG2T390HFFBG900

觸發器 (FF)

487200

查找表 LUT6

243600 (LUT5=1.5LUT4)

DRM （36Kbits）

480 個

APM 單元（乘法器）

840

GPLL 個數

10

PPLL 個數

10

ADC 通道

專用模擬通道 1 路，復用模擬通道 11 路

PCIe Gen3 x8

1

HSSTHP

16 路，13.125Gb/s max

速度等級

-6

溫度等級

工業級

DDR4

4 片 2GB 的 DDR4，64bit，最高運行數據速率 1866Mbps

QSPI Flash

1 片 16MB QSPI FLASH, 可用作 FPGA 用戶數據的存儲

晶振

1 個單端 200MHz 晶振提供給 FPGA 邏輯的 DDR 控制參考時鐘
1 個差分 125MHz 晶振提供給 HSST 收發器參考時鐘

LED 燈

1 個電源指示燈，1 個配置 LED 燈

輸入電壓

5V 電壓輸入，連接器供電

核心板

1 塊

尺寸大小

60 mmx 80 mm

疊層數量

采用 16 層 PCB 板設計，預留獨立電源層和 GND 層
